Typ DC / DH Drehschrauberschluss Verbindungserzeugnisse Drehschrauber Drehschrauber
[ Produktbeschreibung ]

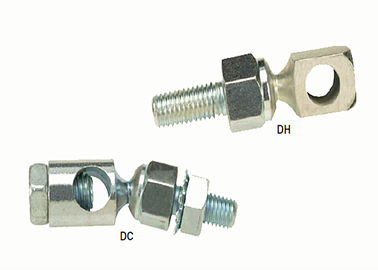

DC/DH-Schwenke wurden speziell für Steuerungsanwendungen entwickelt, bei denen eine unbegrenzte Anpassung entlang der Länge eines Verbindungsstabs gewünscht wird.Sie sind für Anwendungen mit geringer Last bestimmt und bieten inline Fehlausrichtungen, die hauptsächlich für Schubanwendungen geeignet sindDurch die Verwendung einer Buna N-Gummi-Scheibe in der Montage wird ein reibungsloser und vibrationsfreier Betrieb realisiert.DC-Modell bietet 5/16" gehärtet selbstverschließende Schraube.
Die DC/DH Control Swivel Series ist nur eines von vielen Bewegungssteuerungsgeräten, die in unserer breiten Palette von Stangenenden, Kugellagern, Kugelverbindungen und Schwenkgeräten zu finden sind.
| [ Anwendungen ] Zahlreiche Anwendungen für mechanische Bewegungstransfer mit geringer Last, bei denen eine unendliche Einstellung gewünscht wird, einschließlich: • Klimaanlage • Lineare Steuerungen • Anwendung in der leichten Industrie | [ Material ] Ballgelenkkopf und -basis • Kohlenstoffarmer Stahl • Zinkplattiert, mit klarem Chromat behandelt • Buna N Gummischeibe (wirkt schwingungsfrei) Selbstverschließungsschraube • Kohlenstoffarmer Stahl, mit Wärmebehandlung • Zinkplattiert, mit klarem Chromat behandelt |

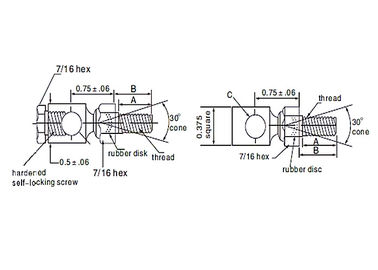

[ DC / DH Steuerung Drehschaltungen ]
| Teil Nr. | Faden | Eine | B | C |
| DC-3F-312-320 | 10 bis 32 | 0.250 | 0.312 | 0.320 |
| DC-4F-437-320 | Ein Beispiel: | 0.328 | 0.437 | 0.320 |
| DC-4F-562-320 | Ein Beispiel: | 0.500 | 0.562 | 0.320 |
| DC-4C-437-320 | 1 / 4 - 20 | 0.328 | 0.437 | 0.320 |
| DC-4C-562-320 | 1 / 4 - 20 | 0.453 | 0.562 | 0.320 |
| DC-5F-625-320 | 5/16-24 | 0.516 | 0.625 | 0.320 |
| DC-5F-750-320 | 5/16-24 | 0.641 | 0.750 | 0.320 |
| DH-4C-437-257 | 1 / 4 - 20 | 0.328 | 0.437 | 0.257 |
| DC-4F-562-257 | Ein Beispiel: | 0.500 | 0.562 | 0.257 |
