Steuern Sie Schwenker-Art AVW-Drehschwenker-Gelenk-Gang-Schaltzug-Teile
【Produkt-Beschreibung】
AVW-Schwenker wurden speziell für Steueranwendungen entwickelt, in denen unbegrenzte Anpassung entlang der Länge einer Pleuelstange gewünscht wird. Sie sind für Schwachlastanwendungen bestimmt und Inline-Versetzungen anbieten, die hauptsächlich für Stoßanwendungen entsprochen werden. Indem man eine Gummidiskette des Bunas N in der Versammlung verwendet, wird glatte und Erschütterung-freie Operation verwirklicht. Eine breite Palette von Größen und Arten sind verfügbar, Ihre Anwendung zusammenzubringen. DC-Modell bietet 5/16" verhärtete selbstsichernde Schraube an.
Die AVW-Steuerschwenker-Reihe ist- gerade eine vieler Bewegungssteuergeräte, die innerhalb unserer breiten Linie von Stangenenden, von Tonnenlagern, von Kugelgelenken und von Schwenkern gefunden werden.
【Eigenschaften】
• Von entsprochen zu den Schwachlastanwendungen, denen unbegrenzte Anpassung entlang der Gesamtlänge gewünscht wird
die Pleuelstange
• Mit 1/4" oder 5/16" benutzt werden entweder können Durchmessersteuerstäbe
• Hauptgröße:
AVW — .375" Quadrat
• Spezielle Klemmschrauben (selbstsichernd und Oberflächen verhärtet für Verschleißfestigkeit) stellen zur Verfügung
erhöht, Stärke halten
• Integraler Nuss- und Federring beliebig verfügbar
• Kann in der breiten Palette von Temperaturen verwendet werden: -60°F — 250°F (- 51°C — 121°C)
• Kundenspezifische Baugruppen können zu Ihren Spezifikationen errichtet werden
• AVW trifft Spezifikt. nicht J490
【AVW-Steuerschwenker】

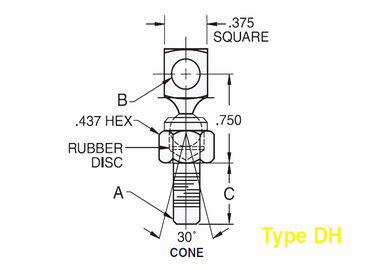

| DC-/DHdiagramm | ||||||
| B | C | A | ||||
| Teilnummer |
+.005 -.002 |
± .015 | ||||
|
Weniger integral Nuss u. Waschmaschine |
Mit Integral Nuss u. Waschmaschine |
Bohrung Durchmesser |
Schaft |
Faden-Größe U. Länge |
Gewicht weniger integral Nuss u. Waschmaschine (Pfund) |
Gewicht mit Integral Nuss u. Waschmaschine (Pfund) |
| DC1005F | DC1005FN | .328 | .312 | 10-32 x .250 | .047 | .050 |
| DC1207F | DC1207FN | .328 | .437 | 1/4-28 x .328 | .050 | .057 |
| DC1209F | DC1209FN | .328 | .562 | 1/4-28 x .500 | .052 | .058 |
| DC1207C | DC1207CN | .328 | .437 | 1/4-20 x .328 | .049 | .056 |
| DC1209C | DC1209CN | .328 | .562 | 1/4-20 x .453 | .051 | .057 |
| DC1310F | DC1310FN | .328 | .625 | 5/16-24 x .516 | .056 | .067 |
| DC1312F | DC1312FN | .328 | .750 | 5/16-24 x .641 | .059 | .070 |
| DH1209F-2 | .257 | .562 | 1/4-28 x .500 | .035 | ||
Diagramm-Anmerkungen: 1. können Schwenker mit 1/4" oder 5/16" benutzt werden entweder Durchmessersteuerstäbe
2. ist AVW-Schwenker-Gelenk verfügbar mit einem integralen Nuss- und Federring, Versammlung zu erleichtern. Spezifizieren Sie, indem Sie " N“ Suffix hinzufügen. Beispiel: DC1005FN
