Dreh-zu-Sperrsteuerung mit zuverlässiger Positionshaltung

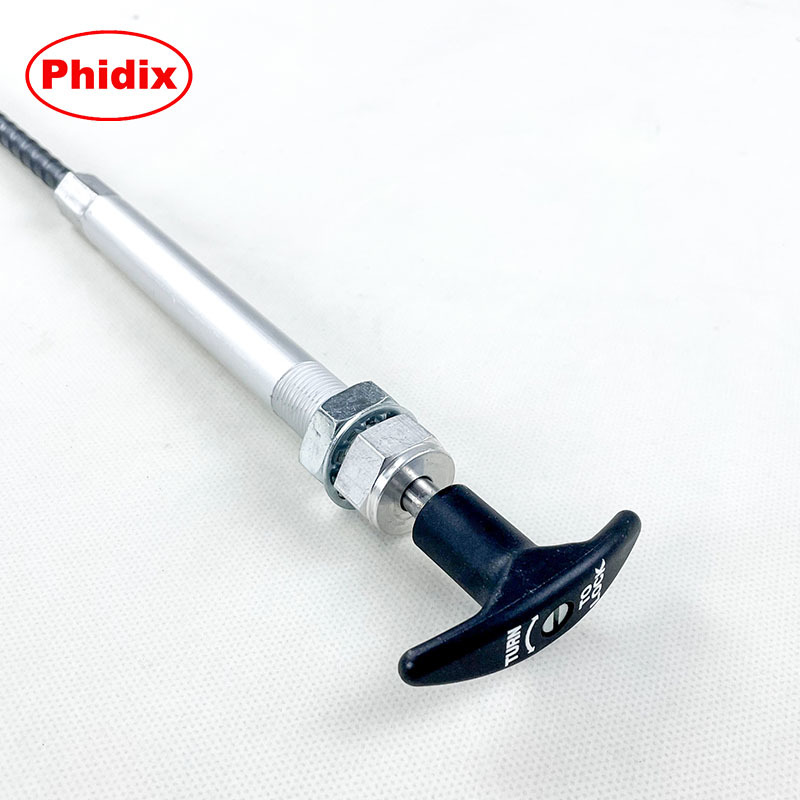

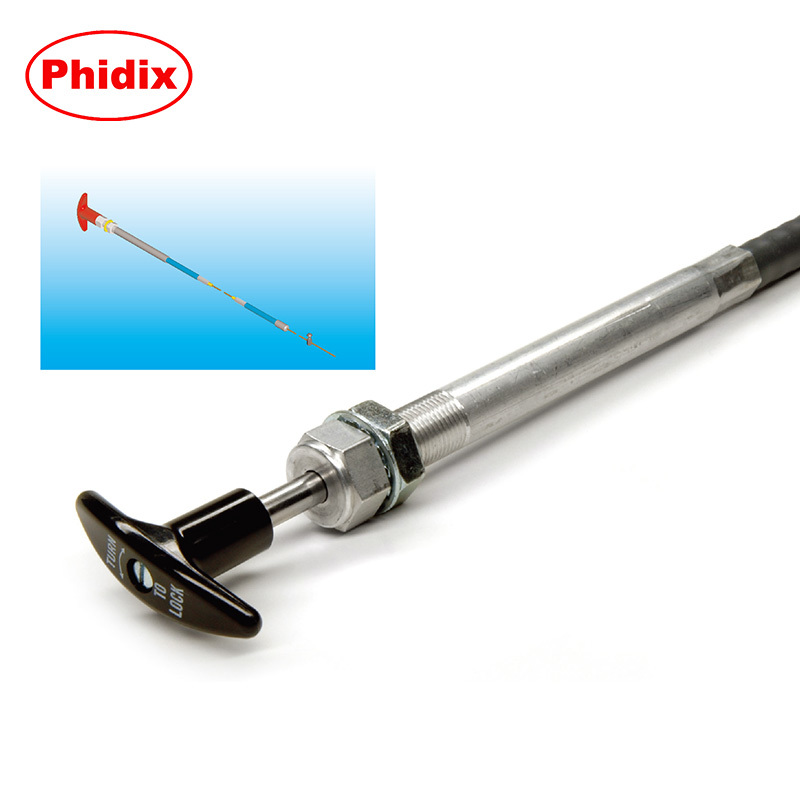

DiePhidix-Twist-Lock-Push-Pull-SteuerungskabelDurch eine einfache Vierteldrehung des T-Griffs wird das Kabel an Ort und Stelle gesperrt.Beibehalten seiner Position auch in Hochschwingungsumgebungen.
Diese Struktur eignet sich besonders für die Steuerung von Drosseln/Drosseln, PTO-Systeme, Motorausschaltmechanismen und Ventilbetriebe in Sektoren wie Schwerlastwagen, Baumaschinen,Landwirtschaftliche Fahrzeuge, und Marine-Motoren.
Ob Sie vollständige Kabelbaugruppen oder maßgeschneiderte Knopf-, Kern- oder Ausgangsendkonfigurationen benötigen, Phidix bietet eine flexible Fertigung, die Ihren spezifischen Installations- und Haltbarkeitsanforderungen entspricht.
Wesentliche Merkmale
• Mechanismus zur Verriegelung¢ Verriegelt die Position des Kabels mit einer Vierteldrehung und verhindert unbeabsichtigte Bewegungen durch Vibrationen oder Stoß.
• Sicherer HandhaltIdeal für Anwendungen, bei denen eine feste Aktorenposition manuell aufrechterhalten werden muss.

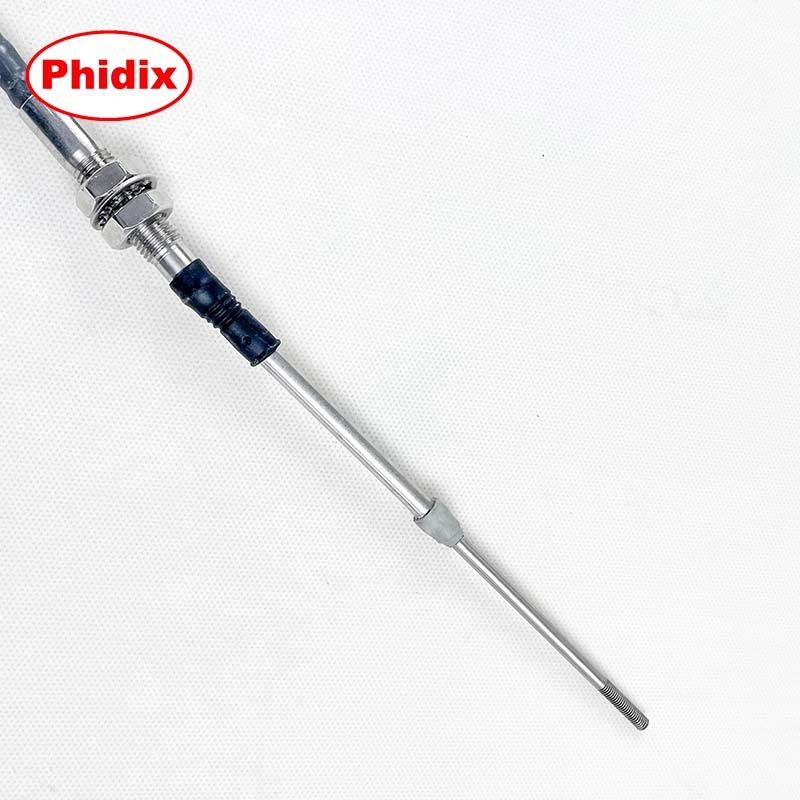

• Modularisierte KonfigurationErhältlich mit verschiedenen Wellenhüllen (grün/schwarz), Knopffarben (schwarz/rot), Kernarten (Drahtseil oder Standardkern) und Ausgangsenden (gespindelt/U-Gabel).
• Robuste Bauweise für anspruchsvolle Industrie- und Fahrzeugumgebungen ausgelegt; vibrations- und korrosionsbeständig.
• OEM-Ready️ Errichtet zur Unterstützung von Automobilstandards wie IATF 16949; anpassbar für Massen-/Serieanwendungen.
Typische Anwendungen
| Anwendung | Funktion |
| PTO-Systeme (Power Take-Off) | Verriegeln der Position der Anschlusssteuerung |
| Motorauslöschkabel | Sicherstellung einer sicheren Entbindung und Positionshaltung |
| Handgesteuerte Drossel-/Drosselregelung | Beibehalten der festgelegten Drehzahl oder Start-Schluckposition |
| Position der Ventile | Sperrflüssigkeitsdurchfluss oder Hydraulikventileinstellungen |
| Parkplatzbremsmechanismen | Verhinderung des Rückrolls in schweren Fahrzeugen |
| Fernbedienungen (Kabine/Box) | Verriegelbarer Eingang für vom Bediener betriebenen Systeme |
Warum es wichtig ist: In Umgebungen mit Vibrationen, Neigung oder kontinuierlicher mechanischer BelastungNicht verriegelnde Kabel können ausrutschen. Twist-Lock-Lösungen sorgen für Sicherheit und einheitlichen Betrieb.
Strukturelle Optionen
Um den unterschiedlichen Anforderungen von OEMs und Integratoren gerecht zu werden, bietet Phidix mehrere Strukturkonfigurationen unter der Twist-Lock-Familie an:
| Variante | Unterscheidungskraft | Seitenlink |
| U-Fork-Ausgangsstruktur | Vereinfachte Befestigung an Verbindungen oder Hebeln | U-Fork Version |
| Innerer Kern des Drahtseils | Höhere Flexibilität bei der Routing | Drahtseilversion |
| Grüne Standard-Wellenhülle | Sichtbares OEM-Identifizieren, korrosionsbeständig | Grüne Schacht-Version |
| Schwarze Standard-Wellenhülle | Universalsteuerungskabelstruktur | Allgemeine Version |
Phidix unterstützt visuell codierte und materialspezialisierte Bauten.Kontaktieren Sie uns für individuelle Lösungen.
Technische Spezifikation
| Parameter | Wert/Option |
| Verriegelungstyp | Manuelle Dreh-zu-Sperre (T-Griff) |
| Handling-Stile | Schwarzer T-Griff, roter T-Griff (optional) |
| Auswahl der Schachthülsen | Schwarz/Grün ABS, optional benutzerdefinierte Farben |
| Innerer Kern | Standardkern / Flexibles Drahtseil |
| Ausgabe Ende | mit einem Durchmesser von mehr als 20 cm3 |
| Schlagbereich | Standard 2 ′′ ′′ 3 ′′, anpassbar |
| Kabeltypen | Die in Anhang I der Verordnung (EU) Nr. 1305/2013 aufgeführten Daten sind in Anhang I der Verordnung (EU) Nr. 1305/2013 zu entnehmen. |
| Länge der Montage | 600 mm ¥ 2500 mm oder nach Maß |
| Nennlast | bis zu 100 lb Tragfähigkeit |
| Umweltbewertung | Außen / Vibrations / Korrosionsverträglichkeit |
Anleitung bei der Bestellung
Bei der Angabe einer Phidix-Twist-Lock-Kabelmontage bestätigen Sie bitte Folgendes:
• Kabellänge (L)Gesamtlänge der Baugruppe
• Schlaganfall erforderlicher Aktivierungsbereich
• Kernart️ Standardseil oder Drahtseil
• Typ des GriffesSchwarz/Rot T-Griff
• Farbe der SchachthülseGrün oder schwarz
• Ausgangs- und Endstil- U-Fork, Gewinde usw.
Wenn Sie Hilfe bei der Auswahl benötigen, lesen Sie unsere Konfigurationsseiten oder schicken Sie uns Ihre Zeichnung.
Warum Phidix?
• Technische FlexibilitätWir unterstützen einzigartige Konfigurationen und die Anpassung von Kleinserien.
• Automobilindustrie️ Errichtet nach den IATF 16949 Richtlinien.
• Schnelle Prototypen erstellenKurze Vorlaufzeiten für neue Anwendungen.
• Unterstützung von OEM-Partnerschaften- Serielle Kennzeichnung, Verpackung und Inventarprogramme. Unterstützt durch mehr als 15 Jahre Steuerungskabeltechnik und ISO-zertifizierte Fertigung.
