Produktkonfigurationsleitfaden: Anpassung Ihres nicht-verriegelnden Push-Pull-Steuerkopfs
Die Wahl des richtigen Steuerkopfs hängt nicht nur von der Kabelgröße oder der Montage ab—es geht auch darum,den richtigen Knopf, das richtige Ausgangsende, das richtige Gewinde und den richtigen Hubzu erhalten, um die Schnittstelle Ihrer Ausrüstung perfekt anzupassen.
Bei Phidix verstehen wir, dass eine Konfiguration selten für alle passt. Deshalb ist unsere Serie nicht-verriegelnder Steuerköpfevoll modular und bietet mehrere Anpassungsmöglichkeiten, damit OEMs, Integratoren und Wartungsteams schnell eine Konfiguration finden, die sauber installiert wird und zuverlässig arbeitet.

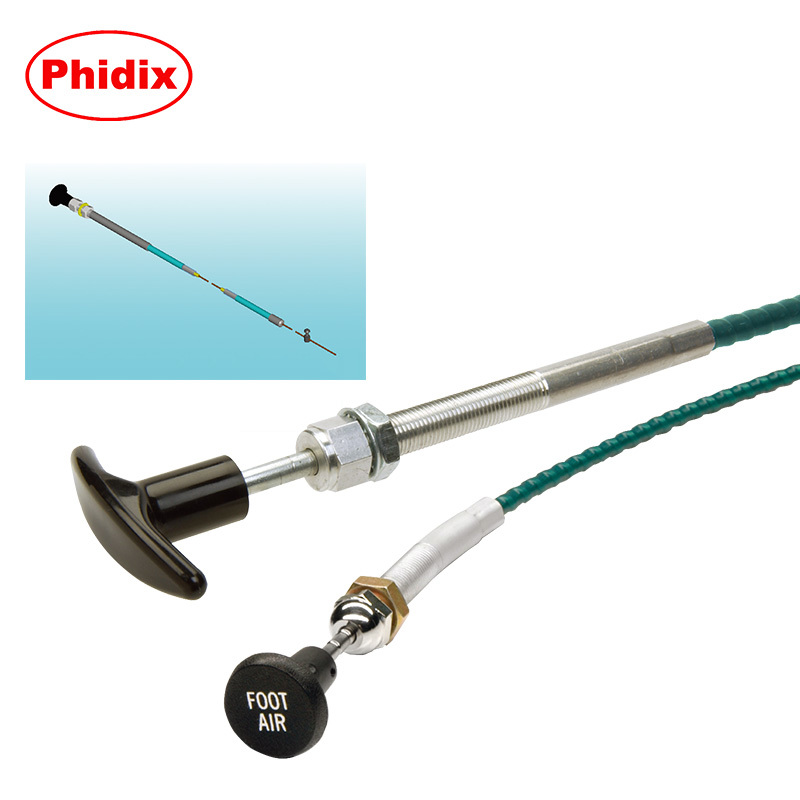

Knopf- und Griffoptionen
| Stil |
Beschreibung |
Typische Verwendung |
| T-Griff (einfach) |
Kompakt und leicht zu greifen |
Allgemeine Stopp-/Choke-Operationen |
| T-Griff mit Markierung |
Beschriftete Versionen wie "STOP", "CHOKE" |
Für sicherheitskritische Steuerungen |
| Runder Knopf |
Flacher ästhetischer Knopf |
Enge Platzverhältnisse im Panel |
| Gerippter/konturierter Griff |
Verbesserter Griff für öl-/behandschuhte Hände |
Industrielle Umgebungen |
Knöpfe sind in Kunststoff oder Metall erhältlich und können auf Anfrage farblich gekennzeichnet oder graviert werden.
Ausgangsendkonfigurationen
| Typ |
Beschreibung |
Anwendungsgeeignetheit |
| Gewindeschwenkkopf |
Bietet einstellbare Länge und Ausrichtung |
Für enge oder abgewinkelte Pfade |
| Gerillter Schwenkkopf |
Konzipiert für Clip-/Ankerbefestigung |
Häufig in Motorstopp-Konfigurationen |
| Fester Kopf |
Einfachster Abschluss |
Kurzhub- oder Festrichtungssysteme |
Jeder Ausgabetyp kann mit verschiedenen Kabelgrößen und Gewindestangen-Schnittstellen kombiniert werden.

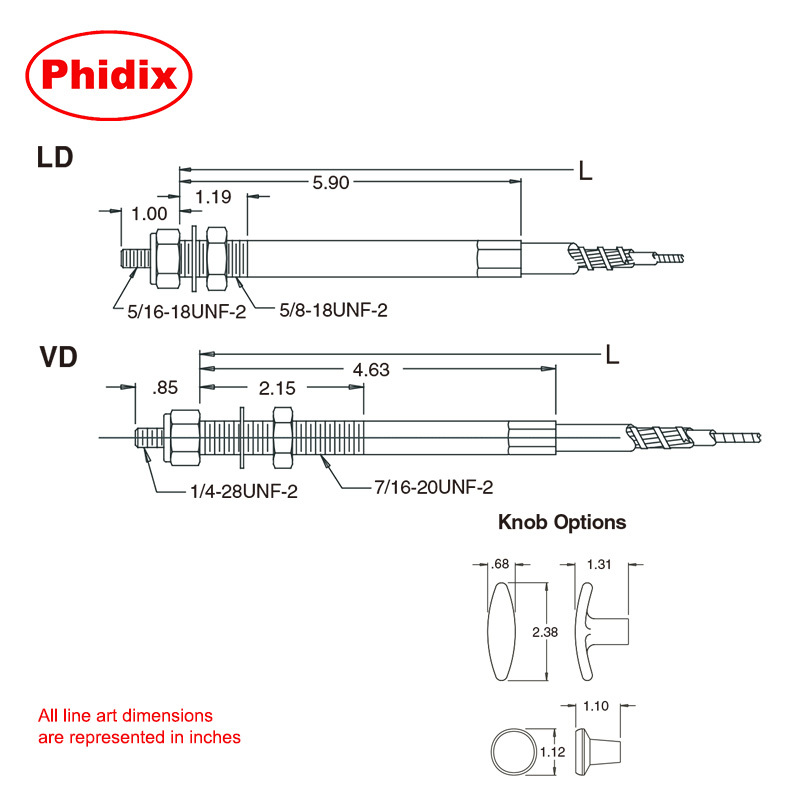

Panel-Montagegewinde (Steuerkopfgehäuse)
Phidix-Steuerköpfe sind erhältlich mit:
• 3/8"-24 UNF (Standard-Leichtbaugewinde)
• 7/16"-20 UNF (für etwas größere Köpfe)
• 5/8"-18 UNF (für hochfeste Paneele oder grobe Paneele)
Wir können auch kundenspezifische Buchsen oder Halterungen für übergroße Paneele oder unregelmäßige Installationen liefern.
Kabelgrößenkompatibilität
| Kabelgröße |
Verwendungszweck |
| VLD (Very Light Duty - Sehr leichte Ausführung) |
Kleine Gehäuse oder kurzer Hub |
| LD (Light Duty - Leichte Ausführung) |
Allgemeine Panelanwendungen |
Unterstützte Kabeltypen sind EXT, UTL und Bristow, abhängig von der gewünschten Push-Pull-Reibung und der Biegeführung.
Hub- und Weganpassung
Standard-Huboptionen reichen von 1 bis 3 Zoll, können aber angepasst werden an:
• Ventil- oder Choke-Anforderungen
• Einschränkungen des Armaturenbrettabstands
• Ergonomische Überlegungen für den Zugbereich des Bedieners
Benötigen Sie einen nicht standardmäßigen Hub? Wir konfigurieren den Kopf, die Stange und das Gehäuse passend.
Anwendungstipp: Die richtige Kombination wählen
Beispielkonfigurationen:
• Motorstoppkabel – Markierter T-Griff + gerillter Schwenkkopf + Edelstahlstange + 3” Hub
• Fernbedienungs-Panel-Choke – Runder Knopf + Gewindekopf + 2” Hub + VLD-Kabel
• Kompakter Steuerkasten – Flacher Knopf + fester Kopf + 1” Hub

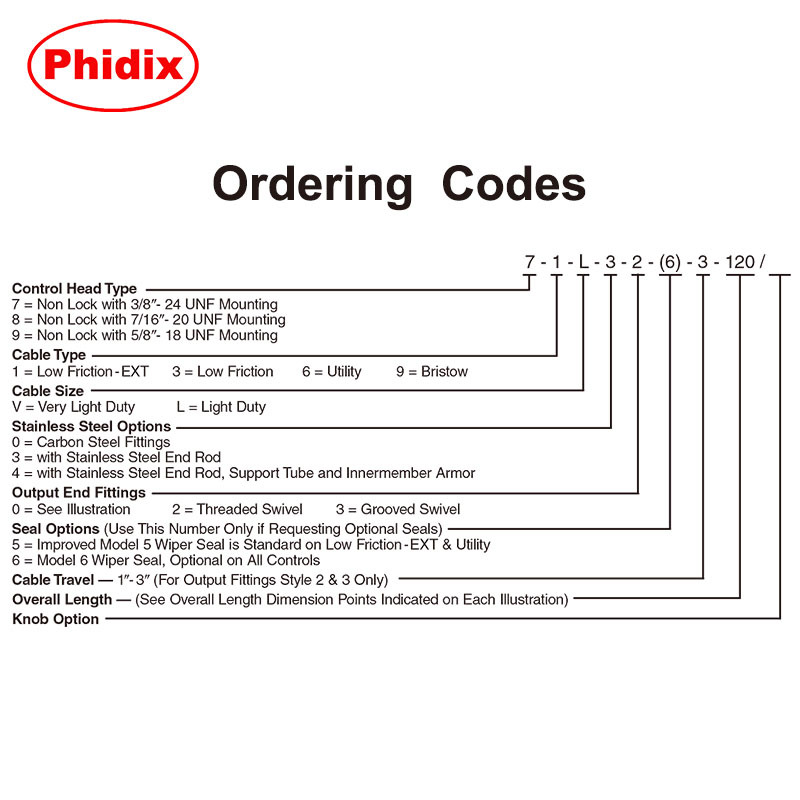

Benötigen Sie eine visuelle Spezifikation oder eine benutzerdefinierte Matrix?
Wir bieten Zeichnungspakete und Bestellcode-Generatoren für Engineering-Teams, die spezifische Hüllkurvenbeschränkungen oder Legacy-Ersatzteile anpassen müssen.
Erfahren Sie hier mehr über das Basisprodukt: Übersicht über nicht-verriegelnde Steuerköpfe
Oder Kontaktieren Sie uns mit Ihren gewünschten Knopf-, Kabel-, End- und Montagespezifikationen—wir kümmern uns um den Rest.
