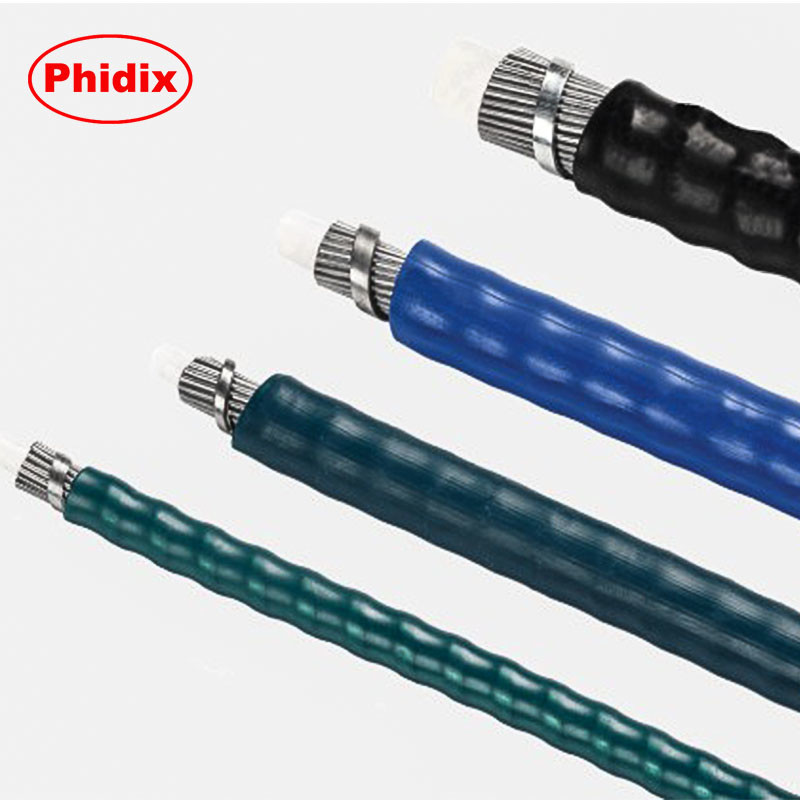

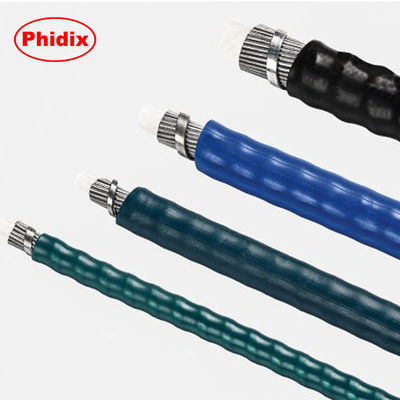

Präzisionsfertigungsfähigkeiten für innere Drahtkernsysteme
Bei der Herstellung eines leistungsstarken Innendrahtkerns geht es nicht nur um das Material, sondern auch darum, wie es hergestellt wird.Bei Phidix befolgt unser Produktionssystem die IATF 16949-Standards, um sicherzustellen, dass jeder Meter Kabel den anspruchsvollen Standards für mechanische Steuerungssysteme in Automobil, Eisenbahn, Landwirtschaft,und industrielle Anwendungen.
Diese Seite zeigt, wie unsere Fähigkeiten über die Basisproduktion hinausgehen. Sie repräsentieren unser Engagement für Sicherheit, Konsistenz und Genauigkeit.
IATF 16949: Das Rückgrat unseres Qualitätssystems
Wir sind stolz darauf, unter dem IATF 16949-Kraftfahrzeugqualitätssystem zu arbeiten, das es ermöglicht:
• Vollständige Prozessverfolgbarkeit (vom Rohstoff bis zur fertigen Spirale)
• statistische Qualitätskontrolle von Zug- und Durchmesser Toleranzen
• Losbasierte Dokumentation und Kontrolldaten
• Null-Fehler-Tracking-System mit langfristiger Rückrufintegrität
Egal, ob Sie Kerne für Großmotorräder oder einmalige Kontrollprototypen beschaffen, unser Prozess sorgt für wiederholbare Leistung und garantierte Qualität.
Überblick über den Kernherstellungsprozess
| Schritt |
Beschreibung |
| Drahtzeichnen |
Hochdruckdichte Durchmesserkontrolle mit korrosionsbeständigem Edelstahl (304/316L). |
| Strandung |
Strenge Toleranz in 1x7, 1x19, 7x7, 7x19 Konfigurationen. |
| Vorbelastung |
Eliminiert anfängliche Dehnung, stabilisiert Kabel unter Last. |
| Beschichtung (optional) |
PTFE, HDPE oder Zine-beschichtet zur Reibungs- und Korrosionsbekämpfung. |
| Inline-Inspektion |
Durchmesser, Oberfläche, Drehstand und Zugfähigkeit werden in jeder Stufe überprüft. |
| Maßgeschneidertes Schneiden und Verpacken |
Schnitt nach Längen, gewickelt oder bereit für die Kabelmontage. |
Qualitätskontrollmaßnahmen
| Prüfungstyp |
Zweck |
| Zugversuch |
Bestätigt, dass die Stärke mit der Konstruktionsspezifikation übereinstimmt. |
| Müdigkeitstest |
Validiert Leistung über Bewegungszyklen |
| Durchmesser Toleranz |
±0,02 mm oder enger nach Spezifikation |
| Einheitlichkeit des Strangs |
Verhindert ungleichmäßigen Verschleiß oder Vibrationen |
Alle Tests werden in digitalen QC-Berichten pro Charge erfasst.
Anpassungsmöglichkeiten
Wir bieten eine vollständige Anpassung an spezifische Systemanforderungen an:
• Strangkonfiguration: 1x7 / 1x19 / 7x7 / 7x19 / Feststoff
• Längenpräzision: Toleranz für die Länge ± 0,5 mm
• Oberflächenveredelung: Roh, PTFE- oder Zine-beschichtet, Polymerhülle
• Verpackung: Lieferung in einer Spirale, auf einer Rolle oder in einer Schnittbox
OEM-Kundenkann auch eine serialisierte Lasermarkierung oder einen Spurencode für Chargen verlangen.
End-to-End-Integration mit Steuerungen
Unsere inneren Drahtkernen sind so konstruiert, dass sie nahtlos in:
• Schubkabel
• Fernsteuerung der Gas-/Drosselkabel
• Dämpfer- und Lüftungssteuerungen
• Mehrkabelbetriebsmodule
Wenn Sie innere Drahtkernen in Hochspannung, Hochfrequenz-Systeme integrieren, können wir auch abgestimmte Außenleitungen, Endbefestigungen und Abschlussdienste unter dem gleichen IATF-Qualitätsumfang anbieten.

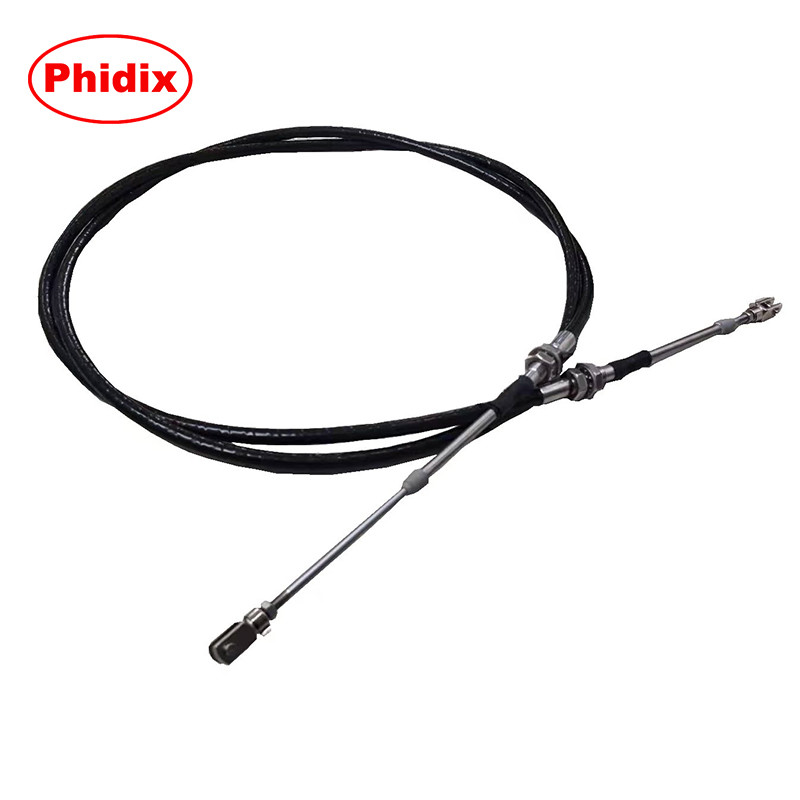

Ebenfalls von Phidix hergestellte Innen- und Außenkabelmontageprobe
Expertenvalidierung
Unser Prozess basiert auf den folgenden Leitlinien:
•Leitfaden für die Konstruktion der Bewegungssteuerung von Kabelbädern- für Stranging-Geometrie, Zugstabilität
•CMA-Leitfaden für Sicherheitsrückhaltesysteme- zur Belastungsbekämpfung und zur Behandlung von Dauerverlängerung
Sie sorgen dafür, dass Ihr Steuerungssystem nicht nur funktioniert, sondern auch dauerhaft ist.
Verwandte technische Seiten
•Leitfaden für die Auswahl des Innendrahtkerns
•Ausfallmodus und präventives Design
Technische Unterstützung
Benötigen Sie eine Build-to-Print-Inner Core-Lösung? Teilen Sie Ihre Zeichnungen oder Spezifikationen und unser Engineering-Team wird Ihnen innerhalb von 48 Stunden Machbarkeitsfeedback, Proben und vollständige DFM-Empfehlungen geben.
