Eigenschaften

Technische Daten

Typ: MD,LD,HD,VLD

Serise: Schieben und ziehen Kabel

Bescheinigung: Die in Absatz 1 genannten Anforderungen gelten nicht.

Material: aus rostfreiem Stahl

Anwendungen: Motorraddrosselkabel,Marine Control Levers,Industrial Damper Actuators,Kommerzielle Liegesitze,Klein

OEM-Produkte: - Ja, das ist es.

Hervorheben:

Schieben und ziehen Kabel Innerer Draht Kern

Leitfaden für die Auswahl des inneren Drahtkerns

Grundinformation

Herkunftsort: Schang Hai

Markenname: Phidix

Zertifizierung: IATF16949

Modellnummer: DFX

Zahlung und Versand AGB

Verpackung Informationen: Karton- oder Holzkoffer

Lieferzeit: 7 - 40 Arbeitstage

Zahlungsbedingungen: L/C,D/A,D/P,T/T

Versorgungsmaterial-Fähigkeit: 800 PC pro Monat

Galerie

Innendraht-Kern-Auswahl-Leitfaden

Produkt-Beschreibung

Auswahl des richtigen Innendrahtkerns für mechanische Steuerkabel

Die Wahl der richtigen Strangkonfiguration für Ihren inneren Drahtkern ist entscheidend, um eine optimale Kabelleistung, Haltbarkeit und Benutzererfahrung zu gewährleisten.Bei Phidix helfen wir Ingenieuren, Designern und OEMs, Kabelkernstrukturen an spezifische mechanische, räumliche und ökologische Anforderungen anzupassen.

In diesem Leitfaden finden Sie die Vor- und Nachteile und die geeigneten Anwendungsmöglichkeiten für jede der wichtigsten Bautypen.

Vergleichstabelle zur Strangkonfiguration

Bauwesen	Flexibilität	Leistung steigern	Biegeradius	Anwendungsfähigkeit
1x7	Niedrig	Ausgezeichnet.	Große	Lange Geraden, starre Kabelverbindungen
1x19	Mittelfristig	Sehr gut.	Mittelfristig	Präzisions-Push-Pull-Betrieb
7x7	Hoch	Mittelfristig	Schärfe	Vielseitiges Routing, gute Zug-/Flexikationskombination
7x19	Sehr hoch	Niedriger	Sehr eng	High-Flex-Routing, komplexe Bewegungswege
Festkörper	Keine	Das Beste	Nur steif	Kurze Fahrt, direkte Bewegungsübertragung

Faktoren, die bei der Auswahl des Kerntyps zu berücksichtigen sind

1. Routing Komplexität

• Enge Kurven oder Kurven- Ich weiß.Ich bevorzuge 7x19 oder 7x7

• Gerade, feste Wege→ 1x7 oder Festkörper

2. Bewegungsart

• Einfach zu schieben oder zu ziehen- Ich weiß.Massivkern oder 1x19

• Wiederholtes Biegen→ 7x19 bevorzugt

3- Machtübertragung vorrangig.

• Höhere Kompressionssteifigkeit- Ich weiß.Massiv oder 1x7

• Ausgeglichene Spannung + Beugung→ 7x7

4. Umwelt

• hohe Korrosionsgefahr- Ich weiß.Wählen Sie die Optionen SUS 316L

• Reibungsempfindliche Systeme- Ich weiß.Verwenden Sie PTFE-beschichtet 1x19 oder 7x7

Anwendungsszenarien und Strukturanpassung

Anwendung	Empfohlene Kerntypen
Motorraddrosselkabel	1x19 / 7x7
Meereskontrolleinstrumente	7x7 / 7x19
Industrie-Dämpferantriebe	Feststoff / 1x7
Auslösung des Rücksitzes für fahrzeugische Liegestühle	7x19
Kleine Schluckkabel für Motoren	1x7 / 1x19

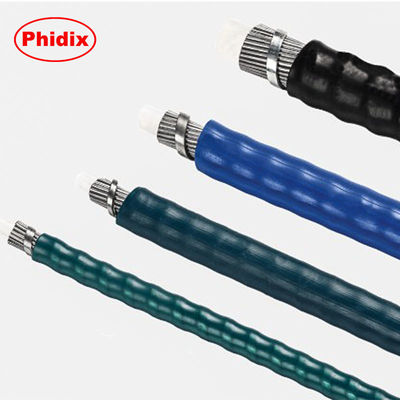

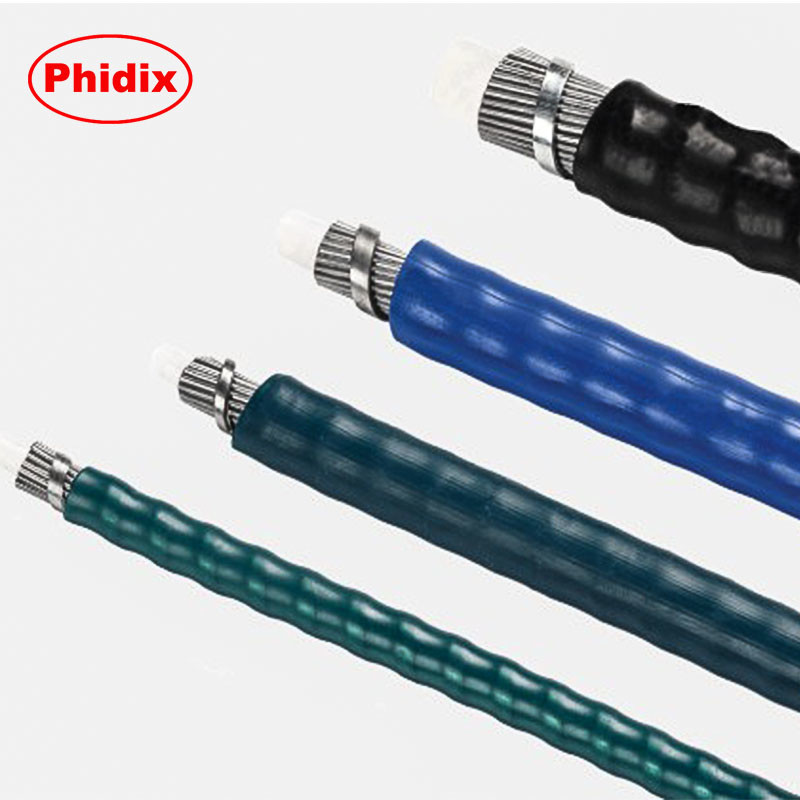

Innendraht-Kern-Auswahl-Leitfaden 1

Fragen Sie unsere Experten

Bist du dir immer noch nicht sicher, welche Kernstruktur für deinen Anwendungsfall am besten ist?Teilen Sie Ihre Systemdetails mit unseren Ingenieuren, und wir werden Ihnen bei Bedarf eine strukturgemäße Empfehlung zusammen mit Proben und Zeichnungen geben.
