Egal, ob Sie eine Drosselverbindung, ein Motorauslösesystem oder einen Sitzentlassungsmechanismus entwerfen, es ist wichtig, die strukturellen und dimensionalen Optionen Ihres Steuerkabels zu verstehen.Wir fassen die Standard-Spezifikationen und Konfigurationskombinationen für Phidix Pull-Only Spannungskabel zusammen.

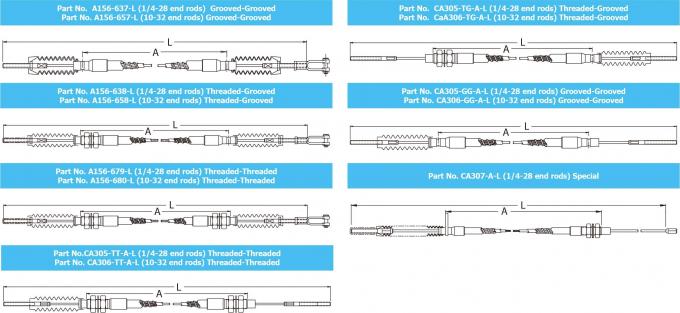

Phidix-Spannkabel unterstützen eine Vielzahl von Endkombinationen und ermöglichen die Integration mit Spalten, Knöpfen, Halterungen oder direkten Plattenbefestigungen.
| Ende A | Ende B | Typische Verwendung |
| mit Gewinde | mit Gewinde | Steuerungseinrichtungen oder starre Halterungen, die auf einem Panel montiert sind |
| mit Gewinde | mit Schleifen | Hebelbetätigung + Federrückführung |
| mit Schleifen | mit Schleifen | Interne Routing mit Kabelsperren |
Brauchst du einen individuellen Endstil?Siehe Anpassungsoptionen →
| Parameter | Wert |
| Standardkabellängen | 24 ¢ 120 ¢ (auf Wunsch erhältlich) |
| Kernmaterial | Kohlenstoffstahl mit hoher Zugfestigkeit |
| Durchmesser der Hülle | 6.0 ️ 9,5 mm je nach Konfiguration |
| Mindestbiegungsradius | 5 ̊ (127 mm) |
| Schlagbereich | 1.0 ¥ 3,5 ¥ typisch |
Die obigen Bereiche sind typische Werte. Die endgültige Konfiguration ist vollständig anpassbar, basierend auf Ihrem Steuerungslauf, Kabelvermittlung und Endfitting Anforderungen.
| Option | Nutzen |
| Dauerhafte Schmierung | Reduziert die Reibung über den Lebenszyklus |
| Staubstiefel / Enddichtungen | Schützt Kabel vor Schadstoffen |
| Montageanhänger | mit einer Breite von nicht mehr als 15 mm |
| mit einem Durchmesser von mehr als 10 mm | Einfache Anpassung vor Ort |
Sagen Sie uns, welche Einschränkungen Sie für die Montage und die Betriebsumgebung haben. Unser Team hilft Ihnen bei der Auswahl oder Konfiguration der für Ihr System passenden Kabelgröße, -lauf und Endanlage.
Um das Gesamtproduktdesign und die Anwendungsbereiche besser zu verstehen, beginnen wir mit unserem
Übersicht über Spannungskabel mit Zug-Nur-Ausrichtung→
Kontaktieren Sie Phidix für ein Angebot oder eine Empfehlung.
