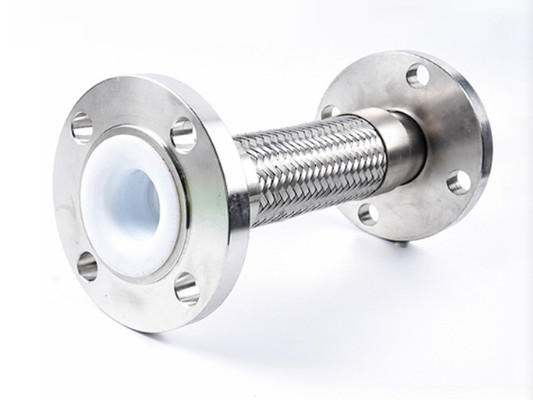

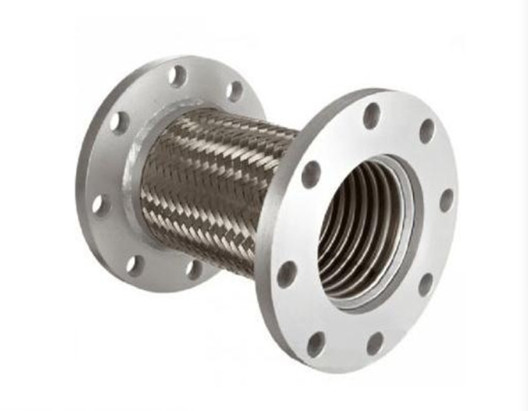

Ein Flanschverbindungsstil aus Edelstahldraht mit Metall geflochtenem flexiblen Schlauch
Ein flexibler Schlauch ist eine Art Schlauchbaugruppe, die die Flexibilität eines Schlauchs mit der Stabilität und Versiegelungsfähigkeit von Flanschverbindern kombiniert.Diese Schläuche werden häufig in verschiedenen Industriezweigen wie Sanitärtechnik verwendet., HVAC und industrielle Anwendungen, bei denen Flexibilität und sichere Verbindungen erforderlich sind.
Eigenschaften:
Flexibilität: Der Schlauchbestandteil des Baugrupps besteht typischerweise aus einem flexiblen Material wie Gummi, PTFE () oder rostfreiem Stahl.so dass es sich biegen und bewegen kann, ohne den Flüssigkeitsfluss zu beeinträchtigen.
Flanschverbindungen: Die Enden des Schlauchs sind an Flanschverbindungen befestigt, die eine sichere und undichte Verbindung zu anderen Komponenten wie Rohren, Pumpen oder Tanks ermöglichen.
Materialoptionen: Flanschverbindung flexible Schläuche kommen in verschiedenen Materialien für verschiedene Anwendungen, mit Optionen für hohe Temperaturen, ätzende Umgebungen oder sanitäre Anwendungen.
Größe und Druck: Diese Schläuche sind in verschiedenen Größen und Druckgrößen erhältlich, um unterschiedliche Durchflussraten und Betriebsdrucke zu berücksichtigen.
Anwendungsspezifisch: Sie können für spezifische Anwendungen wie Hochtemperaturdampfübertragung, chemische Handhabung oder kryogene Anwendungen angepasst werden.
Beschreibung des Produkts
| Produktbezeichnung | DN150 Öl-Stil Rohrmetallflansche Verbindung SS 304 geflochtenen Bälgen flexibler Edelstahlschlauch |
| Größe | DN8-DN400 |
| Material aus Geflechtnetz | Edelstahl 304,316L usw. |
| Arbeitsdruck | 0.6 Mpa ~ 2,5 Mpa |
| Funktion | Schwingungs- und Lärmreduzierung, Absorption von Pipeline-Absetzungen |
| Anwendbare Medien | Luft, Wasser, heißes Wasser, Öl, Dampf usw. |
| Technischer Parameter | |||||||
| Nominaler Durchmesser DN |
Innerer Durchmesser (mm) |
Außendurchmesser | Mindestbiegungsradius | Arbeitsdruck | |||
| Ausgestoßene | Geflechtete Netze | Statik | Dynamisch | Maschen mit einem einzigen Zopf | Doppelgeflechtete Netze | ||
| 8 | 8.8 | 13.2 | 14.4 | 50 | 110 | 15 | 20 |
| 10 | 11.7 | 16.5 | 17.7 | 65 | 145 | 185 | 20 |
| 15 | 13.5 | 19.5 | 21.1 | 80 | 180 | 18 | 20 |
| 20 | 20.0 | 27 | 28.6 | 120 | 270 | 10 | 15 |
| 25 | 27.0 | 34.5 | 36.1 | 160 | 360 | 6.3 | 10 |
| 32 | 32.0 | 40 | 41.6 | 175 | 400 | 4.0 | 6.3 |
| 40 | 39.6 | 52 | 53.6 | 225 | 510 | 4.0 | 6.3 |
| 50 | 49.7 | 62 | 63.6 | 280 | 640 | 3.0 | 5.0 |
| 65 | 61.2 | 80.2 | 81.8 | 410 | 915 | 3.0 | 5.0 |
| 80 | 79.0 | 96.3 | 97.9 | 486 | 1030 | 3.0 | 5.0 |
| 100 | 101.2 | 119.6 | 121.2 | 610 | 1340 | 2.5 | 4.0 |
| 125 | 124.1 | 145.3 | 146.9 | 700 | 1540 | 2.5 | 4.0 |
| 150 | 149.4 | 180.8 | 182.4 | 810 | 1780 | 2.5 | 4.0 |
| 200 | 176.0 | 240 | 243.2 | 1000 | 2000 | 2.5 | 4.0 |
| 250 | 248.0 | 290 | 294 | 1250 | 2500 | 2.5 | 4.0 |
| 300 | 298.0 | 350 | 354 | 1500 | 3000 | 1.6 | 2.5 |
| 350 | 347.0 | 400 | 404.8 | 1750 | 3500 | 1.6 | 2.5 |
| 400 | 397.6 | 460 | 464.8 | 2000 | 4000 | 1.6 | 2.5 |
Anwendungsbereiche: Industrie, chemische Industrie, Erdgas, Lebensmittelhygiene, Biopharmazeutika, Druckbehälter, Abwasserbehandlung, Vakuumbehandlung, Öl- und Wasserstraßen usw.
Unsere Dienstleistungen:
|
1. kundenspezifisches Design, OEM ist erhältlich. |
|
2- Pünktlicher und professioneller Kundendienst. |
|
3Niedriges MOQ, Standardpaket, schnelle Lieferung. |
|
4Spezielle Ermäßigungen und Schutz werden unseren Händlern gewährt. |
|
5Als ehrlicher Verkäufer verwenden wir immer erstklassige Rohstoffe, fortschrittliche Ausrüstung,qualifizierte Techniker und strenge Qualitätskontrolle, um sicherzustellen, dass unsere Produkte in hoher Qualität und stabilen Eigenschaften fertig sind. |
