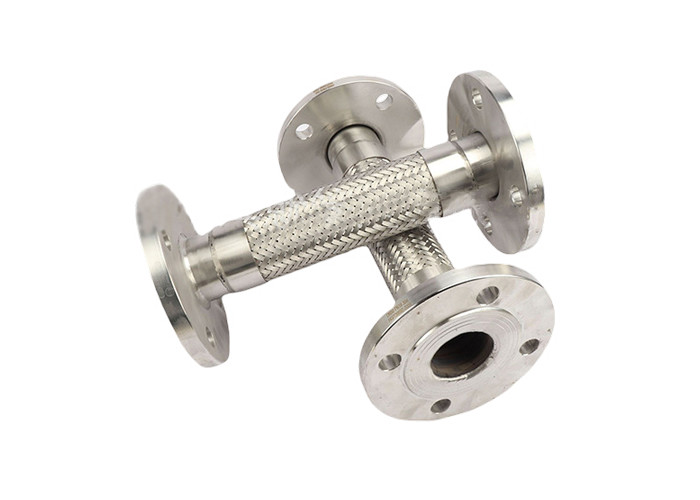

Flexible Schlauchverbindungen mit Schwellschlauchanschluss
Der innere Schlauch eines Metallblasenschlauchs besteht aus spiralförmigen oder ringförmigen dünnwandigen Edelstahlblasen.Das äußere Zopfnetz des Schlauchrohrs (Golfrohr) besteht aus Edelstahldraht und Stahlgurt nach bestimmten ParameternDie Verbindungen oder Flansche an beiden Enden des Schlauchs werden an die Verbindung oder Flansche des Rohres des Kunden angepasst.
Eigenschaften: Säure- und Alkalibeständigkeit, hohe und niedrige Temperaturbeständigkeit, hoher Druck und gute Duktilität.
Beschreibung des Produkts
| Produktbezeichnung | DN150 Öl-Stil Rohrmetallflansche Verbindung SS 304 geflochtenen Bälgen flexibler Edelstahlschlauch |
| Größe | DN8-DN400 |
| Material aus Geflechtnetz | Edelstahl 304,316L usw. |
| Arbeitsdruck | 0.6 Mpa ~ 2,5 Mpa |
| Funktion | Schwingungs- und Lärmreduzierung, Absorption von Pipeline-Absetzungen |
| Anwendbare Medien | Luft, Wasser, heißes Wasser, Öl, Dampf usw. |
| Technischer Parameter | |||||||
| Nominaler Durchmesser DN |
Innerer Durchmesser (mm) |
Außendurchmesser | Mindestbiegungsradius | Arbeitsdruck | |||
| Ausgestoßene | Geflechtete Netze | Statik | Dynamisch | Maschen mit einem einzigen Zopf | Doppelgeflechtete Netze | ||
| 8 | 8.8 | 13.2 | 14.4 | 50 | 110 | 15 | 20 |
| 10 | 11.7 | 16.5 | 17.7 | 65 | 145 | 185 | 20 |
| 15 | 13.5 | 19.5 | 21.1 | 80 | 180 | 18 | 20 |
| 20 | 20.0 | 27 | 28.6 | 120 | 270 | 10 | 15 |
| 25 | 27.0 | 34.5 | 36.1 | 160 | 360 | 6.3 | 10 |
| 32 | 32.0 | 40 | 41.6 | 175 | 400 | 4.0 | 6.3 |
| 40 | 39.6 | 52 | 53.6 | 225 | 510 | 4.0 | 6.3 |
| 50 | 49.7 | 62 | 63.6 | 280 | 640 | 3.0 | 5.0 |
| 65 | 61.2 | 80.2 | 81.8 | 410 | 915 | 3.0 | 5.0 |
| 80 | 79.0 | 96.3 | 97.9 | 486 | 1030 | 3.0 | 5.0 |
| 100 | 101.2 | 119.6 | 121.2 | 610 | 1340 | 2.5 | 4.0 |
| 125 | 124.1 | 145.3 | 146.9 | 700 | 1540 | 2.5 | 4.0 |
| 150 | 149.4 | 180.8 | 182.4 | 810 | 1780 | 2.5 | 4.0 |
| 200 | 176.0 | 240 | 243.2 | 1000 | 2000 | 2.5 | 4.0 |
| 250 | 248.0 | 290 | 294 | 1250 | 2500 | 2.5 | 4.0 |
| 300 | 298.0 | 350 | 354 | 1500 | 3000 | 1.6 | 2.5 |
| 350 | 347.0 | 400 | 404.8 | 1750 | 3500 | 1.6 | 2.5 |
| 400 | 397.6 | 460 | 464.8 | 2000 | 4000 | 1.6 | 2.5 |
Anwendungsbereiche: Industrie, chemische Industrie, Erdgas, Lebensmittelhygiene, Biopharmazeutika, Druckbehälter, Abwasserbehandlung, Vakuumbehandlung, Öl- und Wasserstraßen usw.
