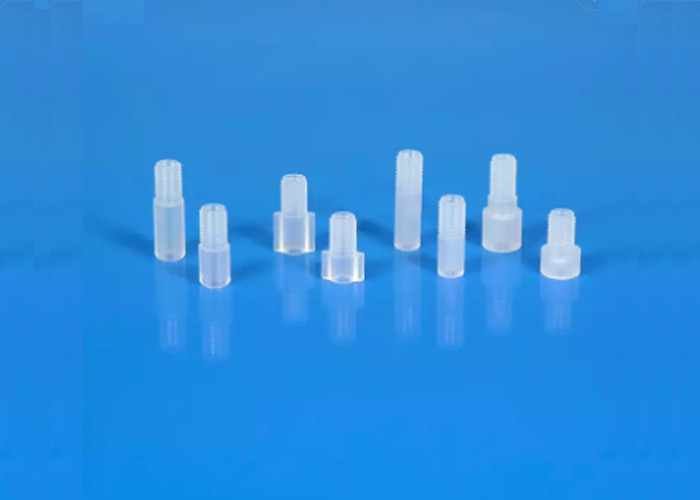

Importiertes Material Kunststoffverbindung M6 1/4-28UNF Flankenbefestigung mit männlichem Gewinde
Produktmerkmal
Flankenarmaturen funktionieren gut bei hohem Druck (bis zu 1,5 MPa und sogar höher) und bei nicht beweglichen Systemen.
PP oder PTFE, 1/4-28UNF oder M6 Flanschlose Mutter
Kompatibel mit Flachbodenempfangsanschluss
Komfort ohne Schlüssel
Benutzer für Standardsteifrohre OD2,5 mm, 3,0 mm, 1/18" ((3,175 mm), 3,2 mm, 4,0 mm
Spezifikation
| Modell Nr. | Material | Farbe | Faden | Nenndruck (psi/Mpa) | Rohrüberschüssen | Wie viel? |
| Z-710-1/4-28P | PP | Blau | 1 / 4 - 28 UNF | ≥ 217,5/ 1.5 | 3.2/3.175/ 3.0/2.5mm | 10 pk |
| Z-710-1/4-28E | PTFE | |||||
| WD020A-1/4-28P | PP |
4.0 mm |
||||
| WD020A-1/4-28E | PTFE | |||||
| Z-710-M6P | PP | M6 | 3.2/3.175/ 3.0/2.5mm | |||
| Z-710-M6E | PTFE | |||||
| WD020A-M6P | PP |
4.0 mm |
||||
| Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen. |
PTFE
|
Anwendungsbezeichnung
1. Wählen Sie 1/4-28 Nuss, wenn der Empfangsport 1/4-28 ist; Wählen Sie M6 Nuss, wenn der Empfangsport M6 ist.
2. Bevor Sie das Rohr flanschen, stellen Sie sicher, dass das Ende des Rohres einen sauberen, quadratischen, brüchigen Schnitt hat.Da der quadratische Schnitt hilft, dass die Schläuche vollständig Kontakt mit der Unterseite des Paarungsportes machenDie Vernachlässigung des ordnungsgemäßen Schneidens der Schläuche kann zu einem toten Volumen führen, was zu Spitzenverzerrungen wie Fronten, Rücken oder Verbreitung führt.
3. Zwei-Teil-Fittings Installationsschritte:
a. Flanschen Sie das Rohrende mit einem exklusiven Flanschenwerkzeug
b. Silidieren Sie die Mutter, stecken Sie die Baugruppe in den Empfangsanschluss ein und drücken Sie den Schlauch in den Anschluss, bis er herausfällt.
c. Mit dem Finger drücken Sie die Nuss in den Schacht, bis sie fest ist.
4. PP-Material ist für nicht korrosive oder schwach korrosive Flüssigkeit; PTFE ist für stark korrosive Flüssigkeit.
