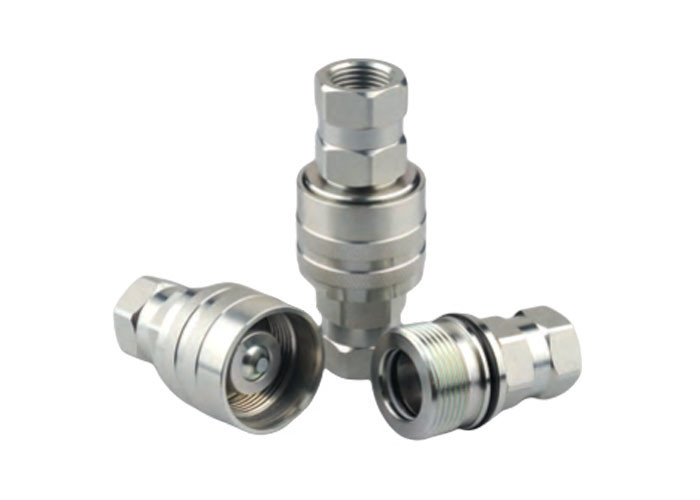

Steckdose mit Ventil Steckdose mit Ventil CVV Schraubschnur verriegelter Typ hydraulische Schnellkopplung
Anwendungen
Die CVV-Serie wird weit verbreitet in Geräten (Exkavator), Fahrzeugen, Hydraulikgeräten, Bohrmaschinen eingesetzt.
Spezifikation:
| Körpergröße (in) | 1 / 4 | 3/8 | 1 / 2 | 3/4 | 1 |
| Nenndruck (PSI) | 5000 | 5000 | 5000 | 5000 | 5000 |
| Nennstrom (GPM) | 3 | 6 | 12 | 28 | 50 |
| Temperaturbereich (Std-Dichtungen) | -20°C bis +120°C | ||||
| Standarddichtungsmaterial | NBR | ||||
Eigenschaften:
1, neue Ventile Design, es kann Widerstand Schäden durch hohen Durchfluss und den Druck des Impulses, die eine fortschrittliche Leistung bieten.
2, aus massivem Stahl für eine hohe Haltbarkeit.
3, Die CVV-Serie verwendet einen Gewinde-Hülsen-Sperrmechanismus, Matches mit passenden männlichen Fäden an der Kupplung, Die beiden Hälften müssen von der Verbindung manuell miteinander verbunden werden.
4Eine neue Chrombeschichtung bietet eine fortschrittliche Rostbeständigkeit.
5, Ein Gurtventilhalter stellt einen Ventilstopper zur Verfügung, der eine positive Ventilausrichtung gewährleistet.
6, Kompatibel mit der FASTER CVV Serie STCCHI VD Serie.
| Teil Nr. | LS | D | HEX1 | HEX3 | Eine | T |
| CB-S2S-CVV | 58.6 | 34 | S19六角 | S30 gegenüber | 13 | G1/4 NPT1/4 |
| CB-S3S-BA | 66.5 | 34 | S22六角 | S30 gegenüber | 13 | G3/8 NPT3/8 |
| CB-S4S-BA | 76.5 | 42 | S27六角 | S36 gegenüber | 18 | G1/2 NPT1/2 |
| CB-S6S-BA | 89.5 | 48 | S36六角 | S41 gegenüber | 18 | G3/4 NPT3/4 |
| CB-S8S-BA | 105.5 | 56.5 | S41六角 | S51 gegenüber | 24.5 | G1 NPT1 |
| Teil Nr. | LP | d | HEX2 | Eine | T |
| CB-P2S-CVV | 60 | M24*2 | S19六角 | 13 | G1/4 NPT1/4 |
| CB-P3S-BA | 55.3 | M28*2 | S22六角 | 13 | G3/8 NPT3/8 |
| CB-P4S-BA | 61.5 | M36*2 | S27六角 | 18 | G1/2 NPT1/2 |
| CB-P6S-BA | 83.5 | M42*2 | S36六角 | 18 | G3/4 NPT3/4 |
| CB-P8S-BA | 94.5 | M48*3 | S41六角 | 24.5 | G1 NPT1 |
