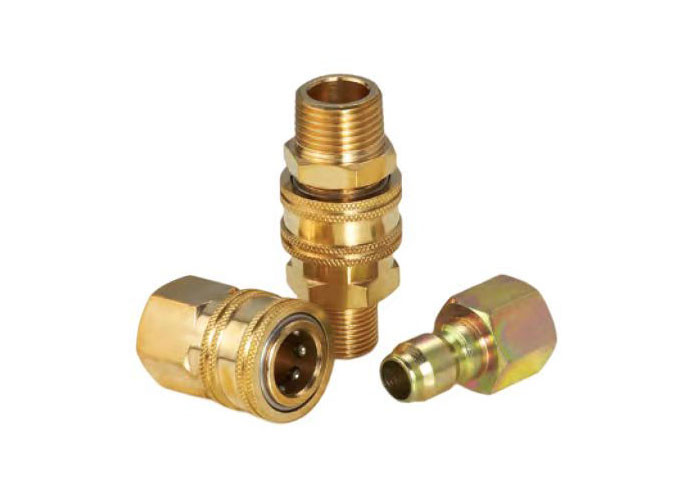

Kompatibel mit Parchera Hansen ST und FOSTER FST-Serie
Anwendungen: Die LST-Serie ist eine nicht-gewalzte Verbindung für Anwendungen, bei denen ein maximaler Durchfluss erforderlich ist.Der offene Bohrer bietet den niedrigsten Druckverlust aller Schnellkopplungskonstruktionen und ist ideal für Anwendungen wie Hochdruckwasser- und Dampfspüler, Teppichreiniger und Schimmelkühlmittelleitungen und viele andere Anwendungen ohne Ventile
Spezifikationen:
| Körpergröße (in) | 1/8 | 1 / 4 | 3/8 | 1 / 2 |
| Durchschnittlicher Druck (PSI) | ||||
| Brass Cplr/Npl | 1000 | 1000 | 1000 | 1000 |
| SS Cplr/Npl | 2000 | 2000 | 1500 | 1500 |
| Nennstrom (GPM) | 3 | 6 | 12 | 12 |
| Temperaturbereich (Std-Dichtungen) | -20°C bis +120°C | |||
Eigenschaften:
1Die glatte, offene Bohrung ohne Ventile in beiden Hälften sorgt für einen minimalen Druckverlust und ermöglicht eine einfache Reinigung in Anwendungen, in denen die gleichen Leitungen für mehr als ein Medium verwendet werden.
2.LST-Kopplungen und -Näpfel werden aus massivem Stäbchenmaterial bearbeitet, wodurch die Qualitätskopplung langlebig ist.
3.LST Nippel sind in Messing- und Zinkplatten hergestellt.Die Kugelverriegelungsgraben der Stahl-LST-Näpfel sind für die Widerstandsfähigkeit gegen Brinelling gehärtet, wenn hohe Zyklusraten und Druckspitzen auftreten.
4Die LST ist eine "Austauschkopplung", da sie maßgebend und funktionell mit ähnlichen Kupplungen anderer Hersteller austauschbar ist.
5.kompatibel mit der PARKER ST-Serie, der HANSEN ST-Serie und der FOSTER FST-Serie.
| Teil Nr. | LS | ¢ D | HEX1 | Eine | T |
| LST-01SF | 27 | 18 | 14 | 10 | NPT1/8 |
| LST-02SF | 37 | 24 | 19 | 12 | NPT1/4 |
| LST-03SF | 41.5 | 29 | 24 | 13 | NPT3/8 |
| LST-04SF | 51 | 33 | 29 | 15 | NPT1/2 |
| LST-06SF | 53.4 | 40.9 | 38 | 19 | NPT3/4 |
| LST-08SF | 66 | 50.5 | 44.45 | 22 | NPT1 |
| Teil Nr. | LS | ¢ D | HEX1 | Eine | T |
| LST-01SM | 29 | 18 | 14 | 10 | NPT1/8 |
| LST-02SM | 39.5 | 24 | 19 | 12 | NPT1/4 |
| LST-03SM | 43 | 29 | 24 | 13 | NPT3/8 |
| LST-04SM | 53 | 33 | 29 | 15 | NPT1/2 |
| LST-06SM | 56.7 | 40.9 | 38 | 19 | NPT3/4 |
| LST-08SM | 61.1 | 50.5 | 44.45 | 24 | NPT1 |
| Teil Nr. | LS | ¢ D | HEX1 | Eine | T |
| LST-01PF | 27 | 17 | 14 | 10 | NPT1/8 |
| LST-02PF | 37 | 19.5 | 17 | 12 | NPT1/4 |
| LST-03PF | 41.5 | 22.5 | 22 | 13 | NPT3/8 |
| LST-04PF | 51 | 26 | 27 | 15 | NPT1/2 |
| LST-06PF | 52 | 28.5 | 30 | 20 | NPT3/4 |
| LST-08PF | 60 | 30.5 | 38 | 22 | NPT1 |
| Teil Nr. | LS | ¢ D | HEX1 | Eine | T |
| LST-01PM | 29 | 17 | 11 | 10 | NPT1/8 |
| LST-02PM | 39.5 | 19.5 | 14 | 12 | NPT1/4 |
| LST-03PM | 43 | 22.5 | 17 | 13 | NPT3/8 |
| LST-04PM | 53 | 26 | 22 | 15 | NPT1/2 |
| LST-06PM | 57.2 | 28.5 | 27 | 19 | NPT3/4 |
| LST-08PM | 62.4 | 30.5 | 35 | 22 | NPT1 |
