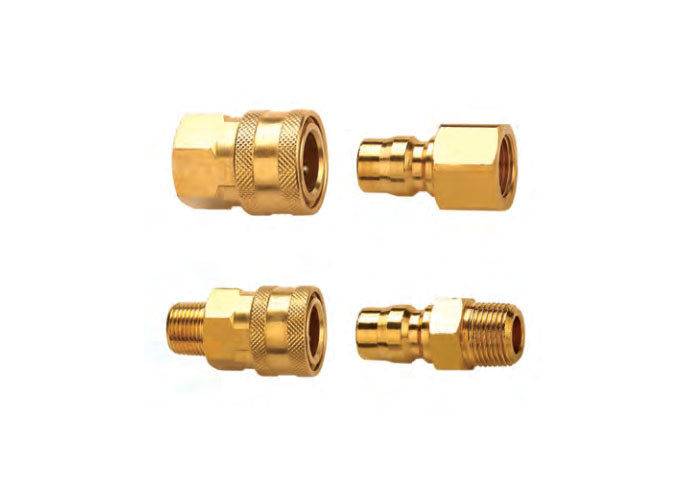

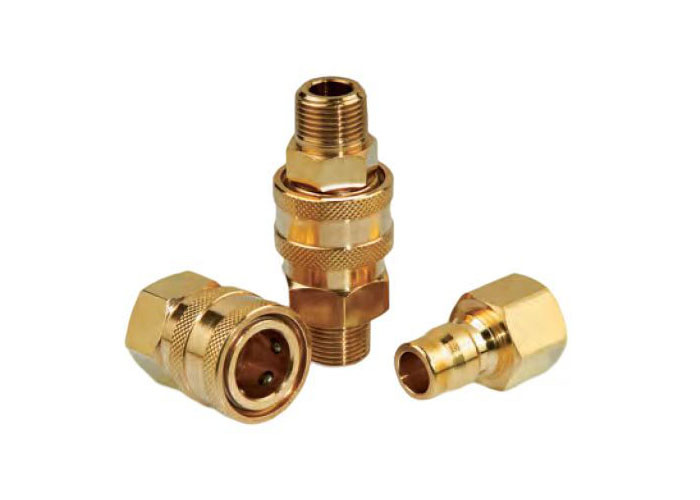

Anwendungen bei Höchstdurchfluss hydraulischer Maschinen des japanischen Typs
Anwendungen: Die Serie ist eine nicht-gewalzte Verbindung für Anwendungen, bei denen ein maximaler Durchfluss erforderlich ist.Der offene Bohrer bietet den geringsten Druckverlust aller Schnellkopplungskonstruktionen und ist ideal für Anwendungen wie Hochdruckwasser- und Dampfspüler, Teppichreiniger und Schimmelkühlmittelleitungen und viele andere Anwendungen ohne Ventile.
Spezifikationen:
| Körpergröße (in) | 1/8 | 1 / 4 | 3/8 | 1 / 2 |
| Durchschnittlicher Druck (PSI) | ||||
| Brass Cplr/Npl | 1000 | 1000 | 1000 | 1000 |
| SS Cplr/Npl | 2000 | 2000 | 1500 | 1500 |
| Nennstrom (GPM) | 3 | 6 | 12 | 12 |
| Temperaturbereich (Std-Dichtungen) | -20°C bis +120°C | |||
Eigenschaften:
1Die glatte, offene Bohrung ohne Ventile in beiden Hälften sorgt für einen minimalen Druckverlust und erlaubt ein einfaches Klemmen bei Anwendungen, bei denen dieselben Leitungen für mehr als ein Medium verwendet werden.
2Die Kupplungen und Nippel werden aus massivem Stäbewerk hergestellt, das eine Qualitätskopplung bietet, die langlebig ist.
3Die Nippel sind in Messing und 304 Edelstahl als Standardmaterial erhältlich.
4Die Nippel sind in 304 Edelstahl, Messing erhältlich.
5Die Kupplung ist eine "Interchange"-Kupplung, da sie maß- und funktionell mit ähnlichen Kupplungen anderer Hersteller austauschbar ist.
6.kompatibel mit der NITTO TSP-Serie.
| Teil Nr. | LS | ¢ D | HEX1 | Eine | T |
| CB-RD-01SF | 27 | 17.5 | 14 | 9 | ZG1/8 |
| CB-RD-02SF | 32 | 24 | 19 | 13 | ZG1/4 |
| CB-RD-03SF | 35.8 | 28.3 | 23 | 13 | ZG3/8 |
| CB-RD-04SF | 42.6 | 35 | 29 | 17 | ZG1/2 |
| CB-RD-06SF | 49.5 | 41 | 36 | 18 | ZG3/4 |
| CB-RD-08SF | 59.3 | 57.8 | 50 | 22 | ZG1 |
| Teil Nr. | LS | ¢ D | HEX1 | Eine | T |
| Die Daten sind in der Tabelle 1 aufgeführt. | 30 | 17.5 | 14 | 9 | ZG1/8 |
| CB-RD-02SM | 42 | 24 | 19 | 13 | ZG1/4 |
| CB-RD-03SM | 46.3 | 28.3 | 23 | 13 | ZG3/8 |
| CB-RD-04SM | 56.1 | 35 | 29 | 17 | ZG1/2 |
| CB-RD-06SM | 61 | 41 | 36 | 18 | ZG3/4 |
| Die Bezeichnung "R" ist die Bezeichnung für das Produkt, das für die Bezeichnung "R" verwendet wird. | 67.3 | 57.8 | 50 | 22 | ZG1 |
| Teil Nr. | LP | C | HEX2 | Eine | T |
| CB-RD-01PF | 26 | 15.5 | 14 | 9 | ZG1/8 |
| CB-RD-02PF | 35 | 18 | 19 | 13 | ZG1/4 |
| CB-RD-03PF | 38 | 21.2 | 23 | 13 | ZG3/8 |
| CB-RD-04PF | 45 | 24.5 | 29 | 17 | ZG1/2 |
| CB-RD-06PF | 50 | 28 | 36 | 18 | ZG3/4 |
| CB-RD-08PF | 61 | 36 | 50 | 22 | ZG1 |
| Teil Nr. | LP | C | HEX1 | Eine | T |
| CB-RD-01PM | 32 | 15.5 | 14 | 9 | ZG1/8 |
| CB-RD-02PM | 38 | 18 | 19 | 13 | ZG1/4 |
| CB-RD-03PM | 43 | 21.2 | 23 | 13 | ZG3/8 |
| CB-RD-04PM | 52 | 24.5 | 29 | 17 | ZG1/2 |
| CB-RD-06PM | 56 | 28 | 36 | 18 | ZG3/4 |
| CB-RD-08PM | 73 | 36 | 50 | 22 | ZG1 |
