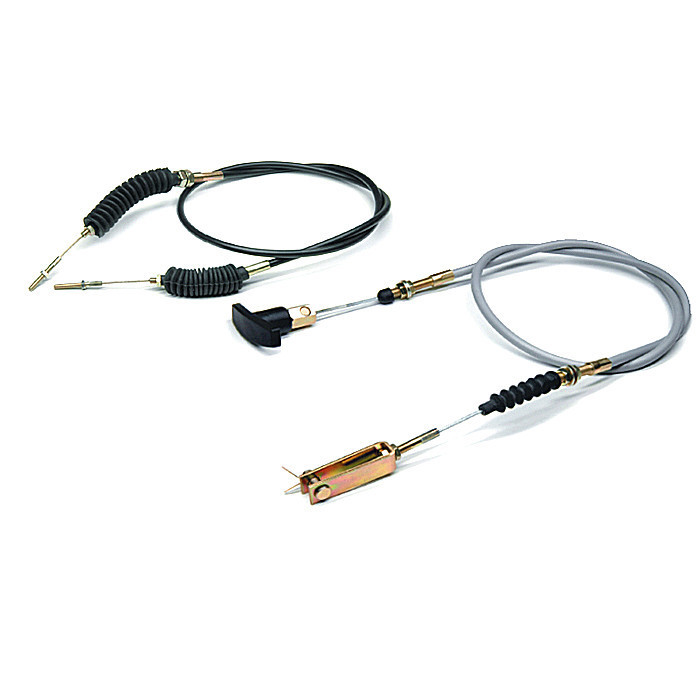

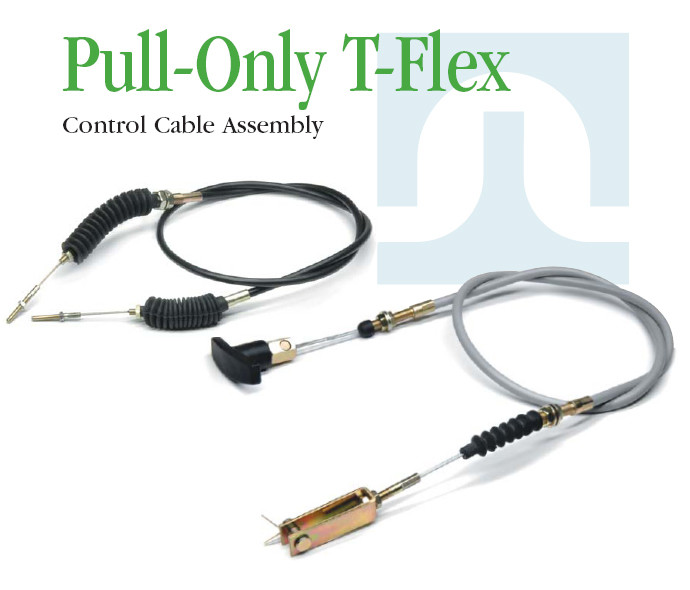

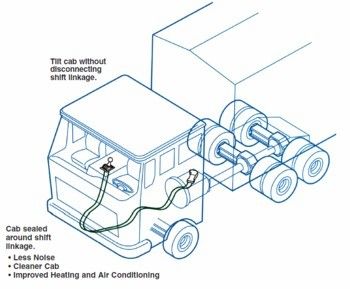

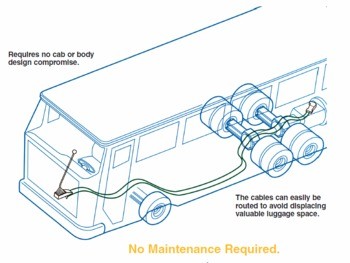

Die T-Flex-Steuerungskabel von Phidix® sind für die Bewegungssteuerung durch Zugkonstruktion ausgelegt und bestehen aus einem hoch belastbaren Kohlenstoffstahlkern und einer langlebigen Außenhülle.Wir liefern die wichtigsten technischen Spezifikationen und Dimensionszeichnungen zur Unterstützung der Systemintegration, technischen Entscheidungen und kundenspezifischen Konfigurationen.
| Merkmal | Spezifikation |
| Schlagbereich | 1.0" ′′ 3,0" (25 ′′76 mm) |
| Mindestbiegungsradius | 5 Zoll (127 mm) |
| Lastkapazität | bis zu 3000 lb |
| Außenkabeldurchmesser | 7.5 mm (typisch) |
| Kabelkern | mit einer Breite von nicht mehr als 20 mm |
| Gehäusematerial | Olypropylen (Standard) / Hochtemperaturkunststoff |
| Temperaturbereich | -54°C bis +110°C (-65°F bis 185°F) |
Für Anwendungen mit hoher Belastung und geringer Beugung erhalten T-Flex-Kabel auch unter Vibrationen und wiederholter Betätigung eine genaue Leistung.
T-Flex-Steuerkabel unterstützen eine Vielzahl von Endbefestigungsarten, die jeweils für verschiedene Montagesysteme geeignet sind:
• Stabende: Gießte Stängel zur direkten Betätigung des Hebels
• Spaltungen und Jochen: Für Verbindungseinrichtungen
• Knöpfe/Augenenden/Kugelköpfe: Panel- oder Drehinstallationen
• Schraub- oder Kopfhüllen: Stabilität der Stützstruktur
Herunterladen Sie die vollständige Zeichnung Pull_Only_T_Flex.pdf
Nachfolgend sind Abmessungsdiagramme für die üblichen T-Flex-Kabelverbindungsmöglichkeiten und Montagekonfigurationen aufgeführt.
• Schraubende Hülle
• Klebe Ende mit Gewinde Stamm
Anmerkung: Für vollständige Maßbeschreibungen für alle Einbautypen finden Sie unseren vollständigen technischen Leitfaden.
Geben Sie uns Ihren Schlag, Last, Betriebstemperatur und Anschluss.Unsere Ingenieure entwerfen für Sie eine passende Kabelverbindung.
Kontaktieren Sie Phidixfür technische Unterstützung oder CAD-Modelle.
