High Temperature Resistance Universal Throttle Cable Kit for Customized Choke Cables

[Standard-Steuerungskabelanlage mit Schub-Zug]

Beschreibung:         Anwendungen:                               Eigenschaften:
Push-Pull-Standard • Steuerung des Gerätes • Typischer Temperaturbereich
Industrie-Steuerung • Drosselsteuerung -65°F ∼230°F (Bristow)
Kabelmontage • PTO/4WD-Aktivierung -65°F

• Ventilationsvorgang -65°F ∼230°F (Low Friction EXT)
• Batterieanschluss mit Fernbedienung -65°F - 230°F (Low Friction)

• Fernsteuerung • Robuste/dauerhafte Materialien
• Schaltgetriebe • Langlebige Dichtungen
• Hydrostatische Antriebe • Umweltschutz
• Verschlüsse

Material:                                       Endbefestigungen

• Edelstahl oder
mit einer Breite von nicht mehr als 15 mm
• Kunststoffbeschichtet
Kohlenstoffstahl
Leitungen und
Inneres Mitglied
• Kunststoffdichtungen

[Push-Pull Industrie]

Wir bieten eine ganze Reihe von Push-Pull-Steuerungen, die eine Möglichkeit bieten, lineare Bewegung von einem Ort zum anderen zu übertragen.

Der Typ Bristow®Die Steuerung ist eine wirtschaftliche Konstruktion für Anwendungen, bei denen keine engen Biegeradien erforderlich sind und bei denen die Temperatur für den Einsatz von einem Tiefpunkt von -65°F bis zu einem Höchststand von +230°F bestimmt ist.

Der NützlichkeitsstilHinzu kommt ein Binddraht für die strukturelle Integrität und ein engerer Mindestbiegungsradius als bei anderen Steuerungen.
Niedrige Reibung EXTDie Steuerungen haben die gleichen Vorteile wie die Anlagen mit einem zusätzlichen, mit Kunststoff bedeckten Innenteil, der eine höhere Effizienz bietet.

Niedrige ReibungDie Funktionen umfassen einen Binddraht für die strukturelle Integrität, einen engen Mindestbiegungsradius,und mit PTFE bedeckten Innenmembranen für die höchsteSie bieten eine lange Lebensdauer in den anspruchsvollsten Anwendungen.

[Standardbeschreibung für Schub-Zug]

EntwurfWir bieten eine Vielzahl von Anwendungen für Industrie, Waffen, Schifffahrt und Luftfahrt.,die höchste heute verfügbare Qualitätskontrolle.

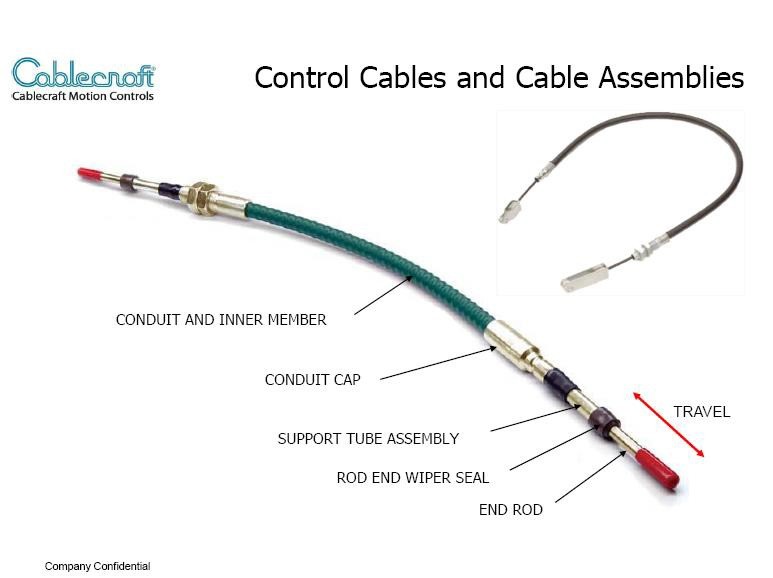

Endstange und Stützrohr- Alle Standardsteuerungen können entweder mit Edelstahl des Typs 300 oder mit schützend beschichteten Kohlenstoffstahl-Endstangen und Stützrohren bestellt werden.

EndstangendichtungenDie Verdichter der Stäbe sind sorgfältig so konzipiert, daß sie den Eintritt von Feuchtigkeit und Verunreinigung in das Trägerrohr verhindern und eine Lagerfläche für eine reibungslose Bewegung des Endstanges bieten.Es gibt zwei Arten von Staubwischerdichtungen (siehe Dichtungsoptionen im Bestellcode), in der Lage, eine Vielzahl von Umweltbedingungen zu erfüllen.

Verbessertes Modell 5 SchwimmblattsiegelAlle Utility-, Low Friction-, Low Friction EXT- und Bristow®-Steuerungen sind mit der neuen verbesserten Kunststoffdichtung Modell 5 ausgestattet, sofern nicht anders angegeben.Umfangreiche Tests und Felderfahrungen haben die Fähigkeit dieser Dichtung bewiesen, die Kontrolle in kontaminierten Umgebungen zu schützenDie Dichtungen werden durch Sicherheitsschaltflächen in Position gehalten, und eine interne Stützrohrschlaube verbessert die Ausrichtung der Endstangen.

Modell 6 Schwebende WipperdichtungDie Modell-6-Dichtung ist auf allen Push-Pull-Steuerungskabeln erhältlich.Es ist so konzipiert, dass es enger an der Oberfläche des Stangendes passt, und ein innerer O-Ring wird zum zusätzlichen Schutz an der Drehverbindung des Trägers hinzugefügtDas Modell 6-Dichtungssystem bietet eine zusätzliche Dichtung für den Einsatz unter extremen Umgebungsbedingungen.es wird für Anwendungen empfohlen, die zusätzliche Reibung vertragen.

SchwenkbarDie Schwenkverbindung zwischen Stützrohr und Endkappe ist so ausgelegt, daß sie mindestens 8° von der Steuerungsmitte abschwenken kann.

SchwenkdichtungDie Schraubverbindung wird durch eine Formdichtung vor Eintritt von Feuchtigkeit und Verunreinigung geschützt.Montagemuttern für Gewinde-Leitungsanlagen können ohne Entfernen der Drehdichtung entfernt werden.

LeitungskappenAlle Standardsteuerungen verfügen über eine Stahlkanalverbindung.
für Schiffs- und Flugzeuganwendungen ausgelegt sind, sind mit Einbauteilen aus Edelstahl oder Messing erhältlich.

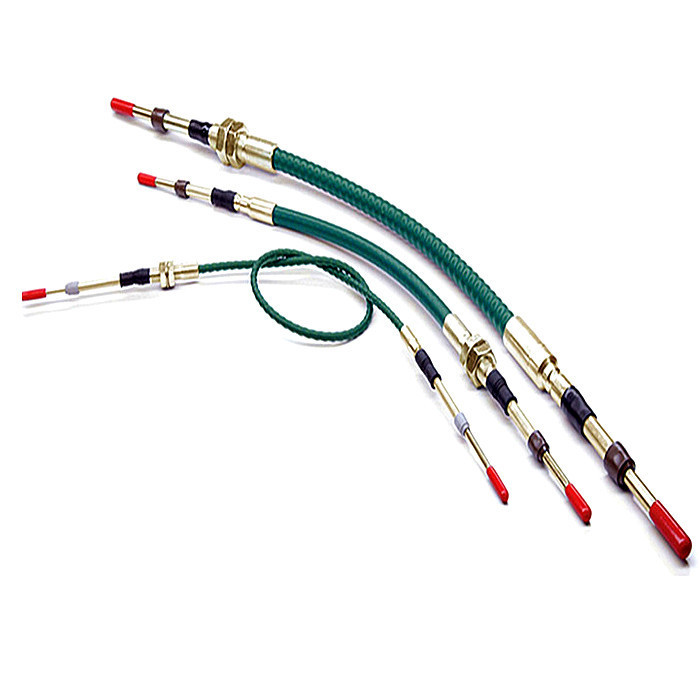

LeitungFür verschiedene Anforderungen sind vier Arten von Leitungsbau verfügbar: Low Friction, Low Friction EXT, Utility und Bristow.Diese Standardleitungen sind mit einem robusten Kunststoffgehäuse zum Schutz vor Korrosion und Abrieb bedecktDie Farbcodierung der Gehäuse ermöglicht eine einfache Identifizierung des Kontrolltyps:

Niedrige Reibung- Grün.

Niedrige Reibung EXT- Grün.

Nutzen- Grau.

Bristow- Schwarz.

Inneres betriebliches Mitglied¢ Das innere Bedienelement für alle Standardsteuerungen besteht aus einem flexiblen 1 x 19 Strang, der mit einem geschützten Stahlmantel für effizienten Betrieb und Kompressionsfestigkeit versehen ist.Edelstahl-Betriebseinheit für zusätzlichen Schutz in korrosiven Umgebungen. Bei Low-Friction-Steuerungen bietet eine Beschichtung aus PTFE eine überlegene Effizienz und reduziert den "Stick-Slip" während des Betriebs.Nutzen ist nicht abgedeckt.

Schmierung- Alle Standardsteuerungen werden während des Baus mit sorgfältig ausgewählten Verbindungen geschmiert, um eine optimale Leistung zu gewährleisten.

Einrichtung Mechanische Haltestellen sollten bei oder unterhalb der gewünschten Fahrt (d. h.2Der Kabel kann in der Anlage, auf der die Kabelansammlung montiert wird, beschädigt werden, wenn die Endstange in der Leitungskappe auf den Boden gelangen darf.

[Standardspezifikationen für Schub-Zug]

Alle Linienmaßungen sind in Zoll dargestellt

[Druck-Ziehen Standard-Ordnungscode]
