Verknüpfungen für Gelenkspalten mit Gewinde der Serie CS
[ Produktbeschreibung ]
Gelenkte Kugelverbindungen bestehen aus einer Kugelscheibe und einem Kugelstift.Der Drehwinkel des Typs mit Sicherheitsaufnahme (Typen CS) beträgt 15°, ohne Sicherheitsaufnahme (Typen C) 18°.Während der MontageDie Kugelscheibe wird über den Schlagring gedrücktWenn die Haltekraft nicht ausreicht, kann die Verbindung von Kugelspritze/Kugelstift durch den leicht montierbaren Sicherheitshalter gesichert werden.Zur Absicherung der Gewindeballverbindungen vor VerunreinigungenDie hexagonalen Muttern sind Teil der Gewinde-Kugelverbindungen mit Gewinde-Stift.
[ Material ]
Körper: Kohlenstoffarmer Stahl.
Kugelstiel: Kohlenstoffstahl, Kugel ist induktionsgehärtet.
Innerer Halterring und Sicherungsklemm: Hart gefasster Federstahl.
[ Schutzgehalt ]
Ballgelenkkomponenten mit Zinkplattierung und durchsichtig passiviert, Ballstuhl.
Der innere Halterring und die Sicherungsklemme sind entzweilig.
[ Eigenschaften ]
Die Kugelstiftung wird durch einen eingeschlossenen inneren Drahtring gehalten.
Zusätzliche Sicherung der Stachelsperre wird durch den äußeren Drahtsicherungsklemm gewährleistet.
Für eine verbesserte Verschleißfestigkeit wird der Ball induzierungsgehärtet.
Optionale Polychloropren-Gäiter zur Verfügung, um dem Eintritt von Schmutz zu helfen.
Hexagonform auf dem Körper.
Schmierkugel für einen reibungsloseren Betrieb.
- Ich weiß nicht.
[ Dimensionen in Metrik ]

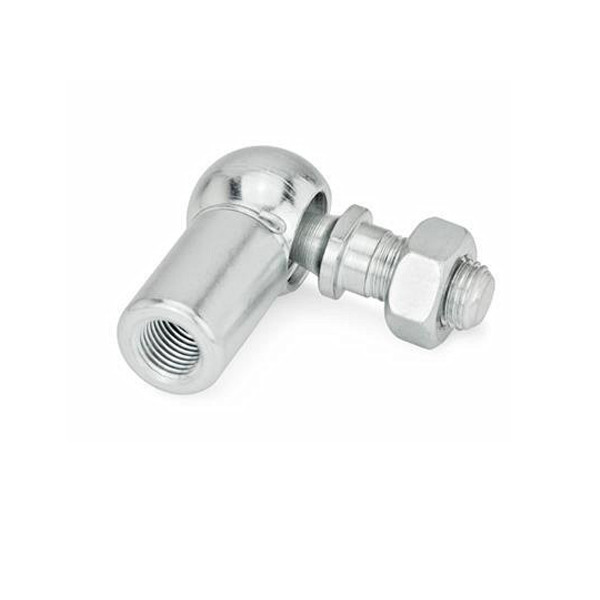

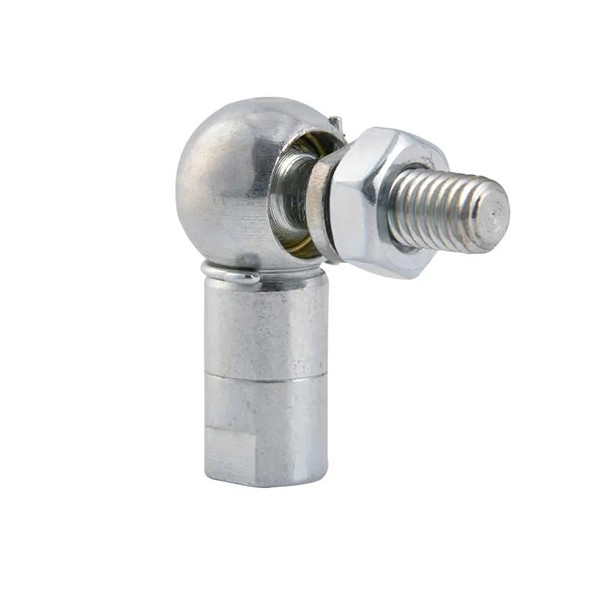

[ Echte Bilder ]
