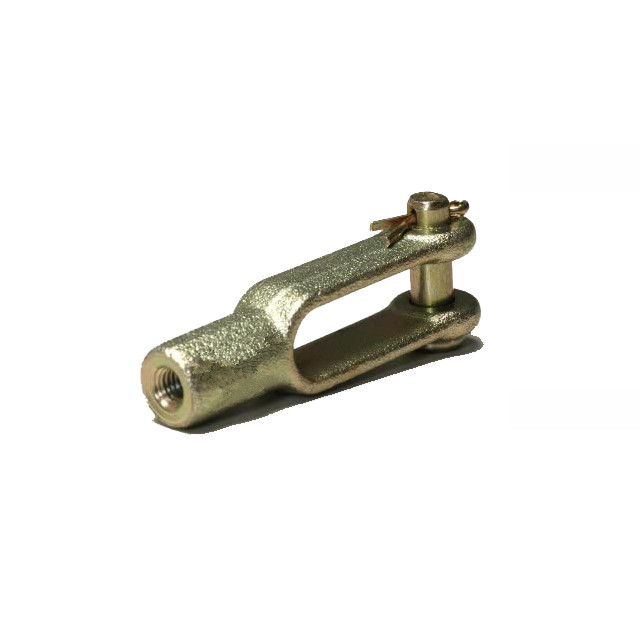

Die Klevis-Anlage umfasst Klevis-Pin und Split-Pin
[ Produktbeschreibung ]
Die Spalten können in einer Vielzahl von Anwendungen von Rasen und Garten bis hin zu schweren Bauwerken verwendet werden.Ein Clevis kann in Situationen verwendet werden, in denen eine Verbindung leicht getrennt werden mussIn diesen Fällen können viele unserer einfach zu installierenden und zu entfernenden Halteclips ohne Nadeln benutzt werden, um die Spalte durch das Auge der Verknüpfung zu sperren.Spring-Pins werden mit kohlenstoffarmen Stahl-Pins und einer Wärmebehandlung Spring-Stahl-Körper hergestelltDie Halterklemmen werden aus wärmebehandeltem Federstahl hergestellt.
[ Eigenschaften ]
• Kohlenstoffarmer Stahl für wirtschaftliche Konstruktion
• Maschinell gefertigte Klebe für eine präzisere Passform und Aussehen
• Erhältlich in Metern und Zollmengen
• In RH und LH gibt es sowohl Metrik als auch Inch
• Es gibt mehrere Arten von Halterungsklemmen
• Ähnlich der DIN 71 752 (metrisch)
[ Clevis Pin Behältnis Clip Diagramm ]
| CLEVIS Die Kommission |
Teil Nr. | Faden | Durchmesser der Nadel | Länge | Innere Öffnung | Innere Tiefe |
|
Versammlung von Clevis Einschließlich Clevis Pin und Split Pin |
175-601-202 | 10-32 UNF | 3/16" | 1.56" | .19" | 1.00" |
| 175-601-204 | 10-32 UNF | Ein Viertel. | 2.00" | .29" | 1.30" | |
| 175-601-206 | 1 / 4 - 28 UNF | Ein Viertel. | 2.00" | .29" | 1.30" | |
| 175-601-210 | 1 / 4 - 28 UNF | 5/16" | 2.25" | .34" | 1.44" | |
| 175-601-208 | 5/16-24 UNF | Ein Viertel. | 2.00" | .29" | 1.30" | |
| 175-601-212 | 5/16-24 UNF | 5/16" | 2.25" | .34" | 1.44" | |
| 175-601-216 | 5/16-24 UNF | 3/8" | 2.50" | .44" | 1.63" | |
| 175-601-214 | 3/8-24 UNF | 5/16" | 2.25" | .34" | 1.44" | |
| 175-601-218 | 3/8-24 UNF | 3/8" | 2.50" | .44" | 1.63" | |
| 175-601 bis 222 | 3/8-24 UNF | 7/16" | 2.88" | .50" | 1.88" | |
| 175-601-487 | 3/8-24 UNF | Ein halbes Zoll. | 3.00" | .57" | 1.88" | |
| 175-601 bis 220 | 7/16-20 UNF | 3/8" | 2.50" | .44" | 1.63" | |
| 175-601 bis 266 | 1/2-20 UNF | 7/16" | 2.88" | .50" | 1.88" | |
| 175-601 bis 230 | 1/2-20 UNF | Ein halbes Zoll. | 3.00" | .57" | 1.88" | |

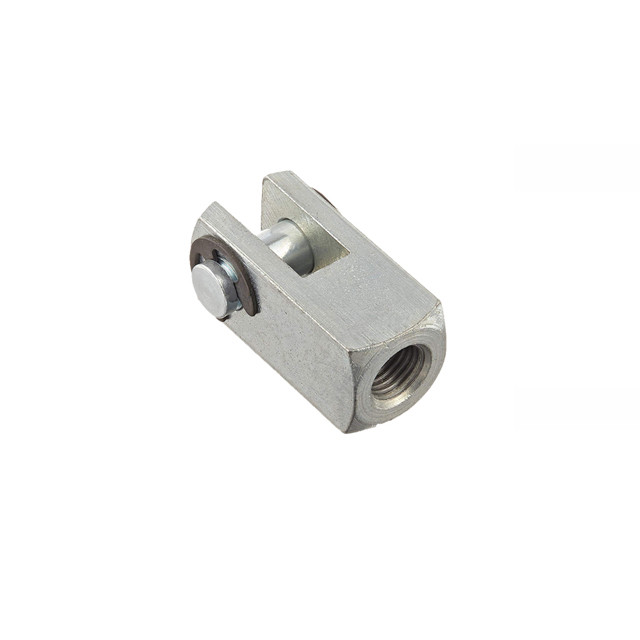

| Maschinell gefertigte Klevis | 175-435-088 | 1/2-20 UNF | Ein halbes Zoll. | 1.68 | .53 | 1.18 |
| Slip Clevis | AC310 | 1 / 4 - 28 UNF | 2.5" | Ein Viertel. | 3.25" | .28" |
