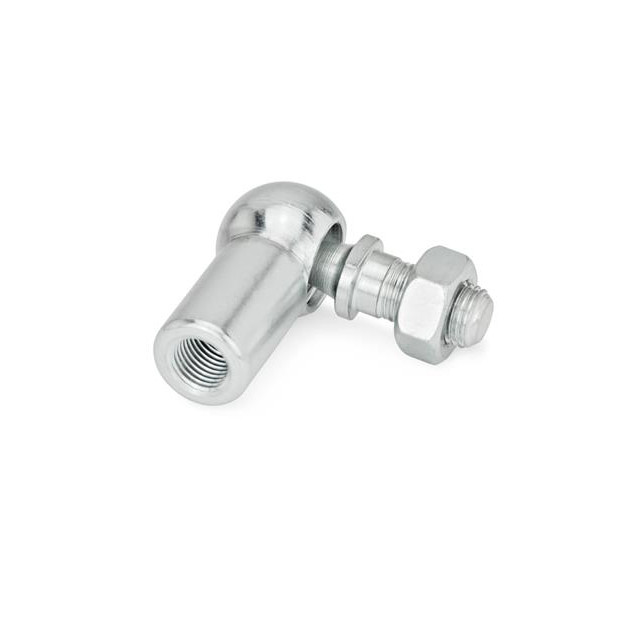

Verlegte Kugelgelenk-Verknüpfungen bestehen einer Kugelpfanne und aus einem Kugelgelenk
[Produkt-Beschreibung]
Verlegte Kugelgelenkverknüpfungen bestehen einer Kugelpfanne und aus einem Kugelgelenk.
Der Schwenkwinkel für die Art mit Sicherung (Arten CS) ist 15°, ohne Sicherung (Arten C) ist es 18°.
Während der Versammlung wird die Kugelpfanne über den Sicherungsring gedrückt, der als ein Halter auftritt. Wenn die genügenden Halte-forceis nicht, die Verbindung der Kugelpfanne/des Kugelgelenks durch die Sicherung gesichert werden können, die leicht gepasst werden kann.
Um die verlegten Kugelgelenkverknüpfungen gegen Verschmutzung zu schützen, können Staubkappen benutzt werden.
Die Sechskant-Mutter ist ein Teil der verlegten Kugelgelenkverknüpfungen mit verlegtem Bolzen.
[Schützender Überzug]
Körper und Kugelgelenk verzinkt und passiviert; Kugelgelenk wird de-brüchig gemacht. Die Versammlung wird geschmiert.
[Art]
C | Mit verlegtem Bolzen ohne Sicherung |
CS | Mit verlegtem Bolzen mit Sicherung |
[Spezifikation]
Unterkunft und verlegter Bolzen | Ball |
Stahl | Stahl |
• Eigentumsklasse 5 | • Verhärtet |
• Verzinktes, farbloses passiviertes Ende | • Kugelpfanne geschmiert |
[Maße herein: Metrisch]
d1 | d2 | d3 | d5 | d6 | l1 | l3 | l4 | t | A/F | Min. | |
H9/h9 | Rechter Faden | Linker Handfaden | Faden | Min. | Zug-wegkraft | ||||||
8 | M 5 | M 5L | M 5 | 8 | 12,8 | 10 | 8,5 | 22 | 10,5 | 7 | 6,74 lbF (30 N) |
10 | M 6 | M 6L | M 6 | 10 | 14,8 | 12,5 | 10,5 | 25 | 11,5 | 8 | 8,99 lbF (40 N) |
13 | M 8 | M 8L | M 8 | 13 | 19,3 | 16,5 | 12 | 30 | 14 | 11 | 13,49 lbF (60 N) |
16 | M 10 | M 10L | M 10 | 16 | 24 | 20 | 15 | 35 | 15,5 | 13 | 17,98 lbF (80 N) |
16 | M 12 | M 12L | M 12 | 16 | 24 | 20 | 15 | 35 | 15,5 | 13 | 17,98 lbF (80 N) |
19 | M 14F | M 14FL | M 14 x 1,5 | 22 | 30 | 28 | 19,5 | 45 | 21,5 | 16 | 22,48 lbF (100 N) |

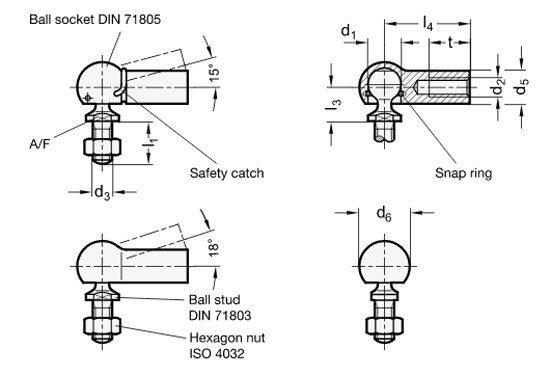

[Zeichnung]
