Custom TXLM-Serie Zink überzogen Edelstahl Kohlenstoffstahl Clevis Pins
[ Produktbeschreibung ]
Die Spalten können in einer Vielzahl von Anwendungen von Rasen und Garten bis hin zu schweren Bauwerken verwendet werden.Ein Clevis kann in Situationen verwendet werden, in denen eine Verbindung leicht getrennt werden mussIn diesen Fällen können viele unserer einfach zu installierenden und abnehmenden Halteclip zusammen mit unseren Nadeln verwendet werden, um die Klappe durch das Auge der Verknüpfung zu sperren.Die Federspulen werden aus kohlenstoffarmen Stahlspulen und wärmebehandelten Federkörpern hergestellt.
Die Halterklemmen werden aus wärmebehandeltem Federstahl hergestellt.
Der bearbeitete Clevis-Stil unterstützt Toleranzen, die mit geschmiedeten Clevis-Stil nicht erreichbar sind.Die höheren Toleranzen ermöglichen eine engere Anpassung und geben gleichzeitig vielen Baugruppen ein sauberes Aussehen.
[ Anwendungen ]
• Rasen und Garten
• Bauwesen
• Landwirtschaft
[ Eigenschaften ]
• Kohlenstoffarmer Stahl für wirtschaftliche Konstruktion
• Maschinell gefertigte Klebe für eine präzisere Passform und Aussehen
• Erhältlich in Metern und Zollmengen
• In RH und LH gibt es sowohl Metrik als auch Inch
• Es gibt mehrere Arten von Halterungsklemmen
• Ähnlich der DIN 71 752 (metrisch)

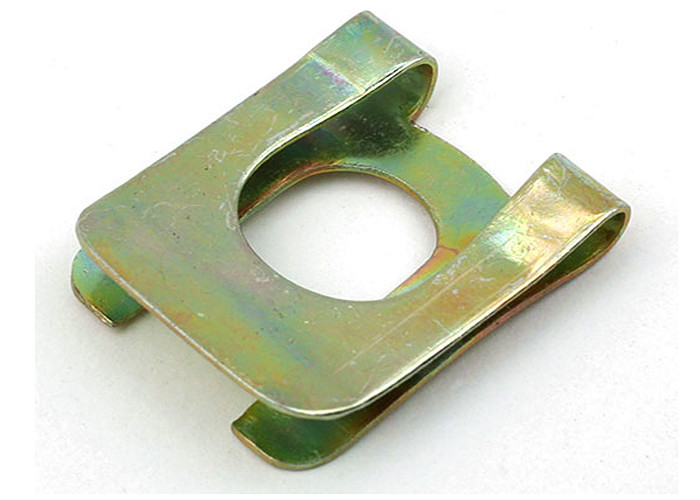

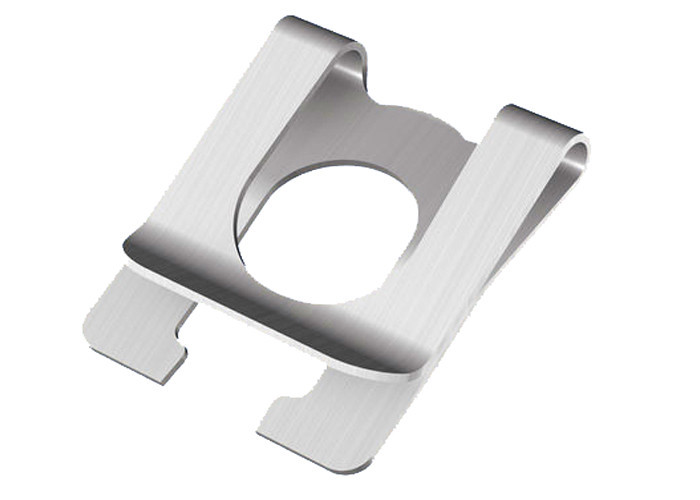

[ TXLM Clevis Pin Sicherheitsclip ]
| TXLM Clevis Pin Sicherheitsclip-Diagramm | |||||||
| Teil Nr. | B | C | D | F REF | G | H | H1 REF |
| TXLM187 | .355 | .195 | .084 | .016 | .429 | .152 /.144 | .112 |
| TXLM250 | .437 | .245 | .130 | .020 | .562 | .205 /.197 | .165 |
| TXLM312 | .551 | .315 | .138 | .020 | .679 | .252 /.244 | .212 |
| TXLM375 | .710 | .385 | .211 | .020 | .844 | .313.305 | .265 |
| TXLM500 | 1.000 | .520 | .263 | .024 | 1.200 | .400 /.392 | .352 |
Alle Linienmaßungen sind in Zoll dargestellt
