Spezifikationen für Zug-nur-Kupplungskabel
Finden Sie das richtige Zugkabel für Ihre mechanische Steuerung
Phidix bietet eine vollständige Palette von Zugkabelbaugruppen an, die auf verschiedene Anschluss-, Belastungs- und Installationsanforderungen zugeschnitten sind.Egal, ob Sie eine GM-artige Schnittstelle, ein Mack-artiges Layout oder Gießstabspitzen spezifizieren.Dieser Leitfaden enthält klare technische Spezifikationen und Modellgruppen, die Ihnen helfen, die richtige Konfiguration auszuwählen..
Übersicht des Modells
Wir kategorisieren unsere Zugkabel in 6 Hauptreihen, jede mit einzigartigen Struktur- und Einbaustandards:
| Reihe |
CCode-Format |
Bemerkenswerte Merkmale |
| CA235-A-L |
Standardlänge |
Stahlkabelkern, Spaltenden |
| CA236-A-L |
Standardlänge |
Stahlkern, verschiedene Spalten/feste Enden |
| CA270-XXX |
GM®-Stil |
OE-kompatible Struktur, Klappe und Gummistiefel |
| CA271-A-L |
GM®-Style-Variante |
Längere Fahrversion mit ähnlichem Layout |
| CA312-A-L |
Mack®-Stil |
Definition nach Leitung + Gesamtlänge |
| Die in Absatz 1 genannten Angaben sind zu beachten. |
Gezweißte Serie |
Schräg-/Gewindeinde, kompakte Anlagen |

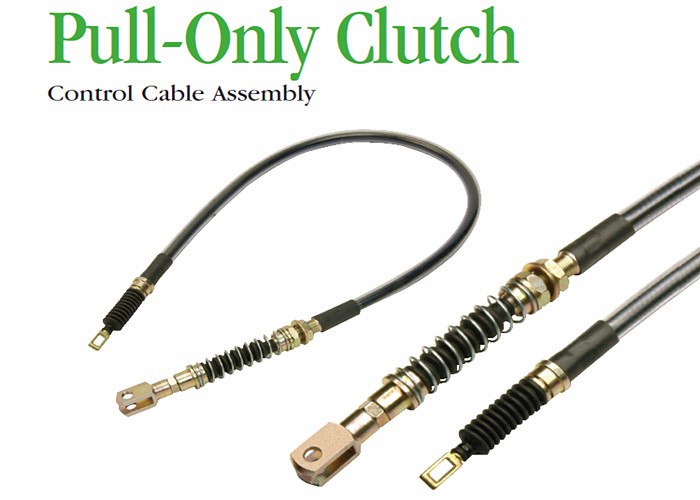

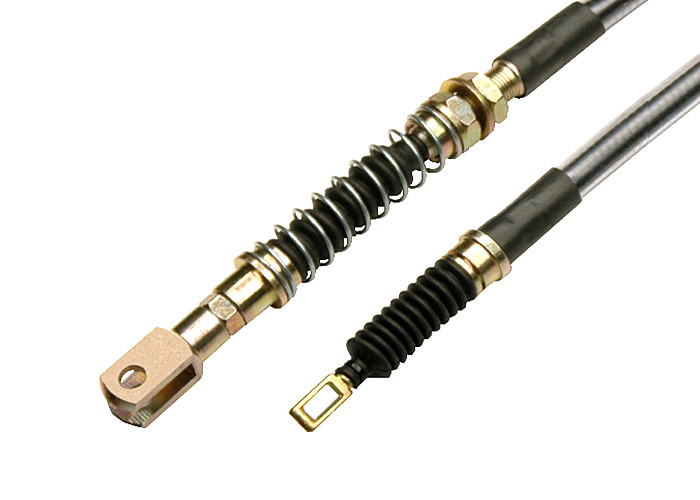

Anzeigen von Bildern einiger Modelle
Zusammenfassung der Modellspezifikationen
CA235-A-L / CA236-A-L
• auf der Grundlage einer flexiblen mechanischen Verteilung
• Verwendet Spalt- oder kugelförmige Stabspitzen
• Anpassbar in der Länge (A = Montagestreife; L = Gesamtlänge)
geeignet für Lkw, Busse und allgemeine industrielle Kupplungssysteme
CA270-XXX / CA271-A-L (GM-Stil)
• Für Kupplungsanschlüsse im General Motors-Stil ausgelegt
• Ein integrierter Schutz für Gummistiefel
• Klebe Ende auf der einen Seite, kugelförmig oder kugelförmig auf der anderen Seite
• CA271 = längere Streckenversion von CA270
üblicherweise in OEM-Ersatzprodukten oder gleichwertigen Nachrüstungen verwendet
CA312-A-L (Mack-Stil)
• Definition nach Leitungslänge (A) und Gesamtlänge (L)
• Robuste Stahlstrangkern mit versiegelter Leitung
• Spalt- oder kugelförmige Stäbe sind optional
• Optimiert für schwere Lkw und Baumaschinen
Häufig in Mack-Lkw und Berufsschassis-Systemen
A183-XXX-Serie
• Eigenschaften Gewinde-Stab-Endtypen: 5/16-24 oder 3/8-24
• Endkombinationen: gegraubt-gegraubt / gegraubt-gedreht / gegraubt-gedreht
• Sehr geeignet für enge Anleitung oder pedalgebundene Kupplungssteuerungen
T = Fahrstrecke / L = Gesamtlänge der Montage
Allgemeine technische Parameter
| Parameter |
Typischer Bereich |
| Operationsschlag |
50 mm 150 mm |
| Gesamtlänge des Kabels |
500 mm ¥ 3000 mm (je nach Serie) |
| Gegenreaktion |
mit einer Breite von nicht mehr als 15 mm |
| Kernmaterial |
Stahlstränge |
| Optionen für Leitungen |
Polypropylen / Nylon / geflochten |
| Arbeitsbelastung |
210 £ 400 Pfund |
| Betriebstemperatur |
¥40°C bis +120°C |
| Mindestbiegungsradius |
125 mm (5 Zoll) |
Zusätzliche Stiefel, Dichtungen und Anker verfügbar pro Modell
Wie wähle ich das richtige Modell?
Übereinstimmungsmodelltyp auf der Grundlage folgender Angaben:
• Typ der Anlage: Gewinde, Spalt, Kugelstange
• Schlagzeit gegenüber der Installationslänge
• Umwelt: Temperatur, Vibrationen, Schutt
• OEM-Kompatibilität (z. B. GM- oder Mack-Stil)
