Nur-Zug-Drehsteuerkabel – Phidix-Serie ohne Verriegelung
Diese Seite bietet einen offiziellen Überblick über die industrietauglichen Drehsteuerkabel ohne Verriegelung von Phidix.
Für Anpassungsoptionen oder Edelstahlkonfigurationen besuchen Sie bitte unsere Seite zur Anpassung von Drehstromkabeln.
Was ist ein Drehsteuerkabel?

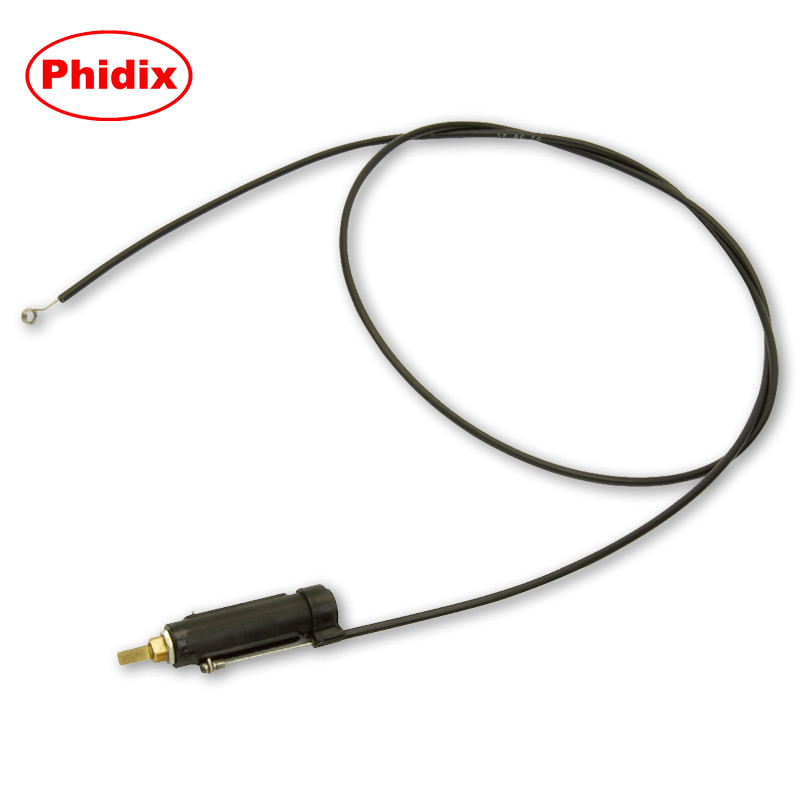

Das Drehsteuerkabel von Phidix wandelt eine Dreheingabe (typischerweise bis zu 270°) in eine lineare Bewegung um und ermöglicht die Fernbetätigung mechanischer Systeme — ohne die Komplexität von Elektronik oder Hydraulik.
Dieses Kabel ist nicht verriegelnd, was bedeutet, dass es frei zurückkehrt, ohne zu ratschen oder einzurasten. Es ist ideal für manuelle HLK-Steuerungen, Heizungsventile, Dämpfer, Marine-Absperrungen und andere Anwendungen, bei denen eine sanfte Schub-Zug-Bewegung erforderlich ist.
Kernfunktionsprinzip: 270° Drehung = 1,5" linearer Hub

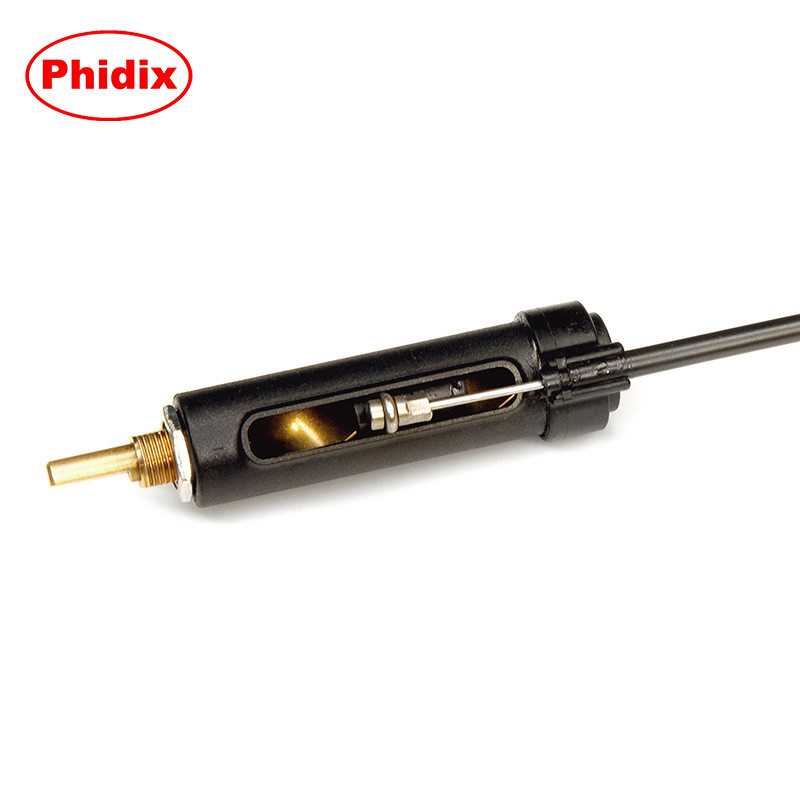

Intern verfügt das Kabel über einen flexiblen, spiralförmig gewickelten Innenkern, der in einem verstärkten Kanal untergebracht ist. Der Drehgriff dreht eine Eingangswelle (im Uhrzeigersinn oder gegen den Uhrzeigersinn) und treibt den Innendraht an, um bis zu 1,5 Zoll linearen Hub am Ausgang zu erzeugen.
Eine vereinfachte schematische Darstellung:
Dreheingabe → Linearausgang
Dieses Design gewährleistet eine enge Übertragung, minimales Spiel und präzise Bewegung für Systeme, die eine ferngesteuerte, aber mechanische Steuerung erfordern.
Warum mechanische Drehung gegenüber elektronischer Betätigung wählen?
| Merkmal |
Mechanisches Drehstromkabel |
Elektronischer Aktuator |
| Verdrahtungskomplexität |
Keine |
Benötigt Verkabelung & Strom |
| Ausfalltoleranz |
Manuelle Übersteuerung immer möglich |
Benötigt möglicherweise Diagnosetools |
| Umgebungsbeständigkeit |
Verträgt Staub, Vibrationen, Feuchtigkeit |
Benötigt oft Gehäuse |
| Wartung |
Einfacher Austausch |
Benötigt möglicherweise Servicetechniker |
Phidix-Drehkabel sind ideal für raue, räumlich begrenzte Umgebungen , in denen Einfachheit und Zuverlässigkeit mehr zählen als Automatisierung.

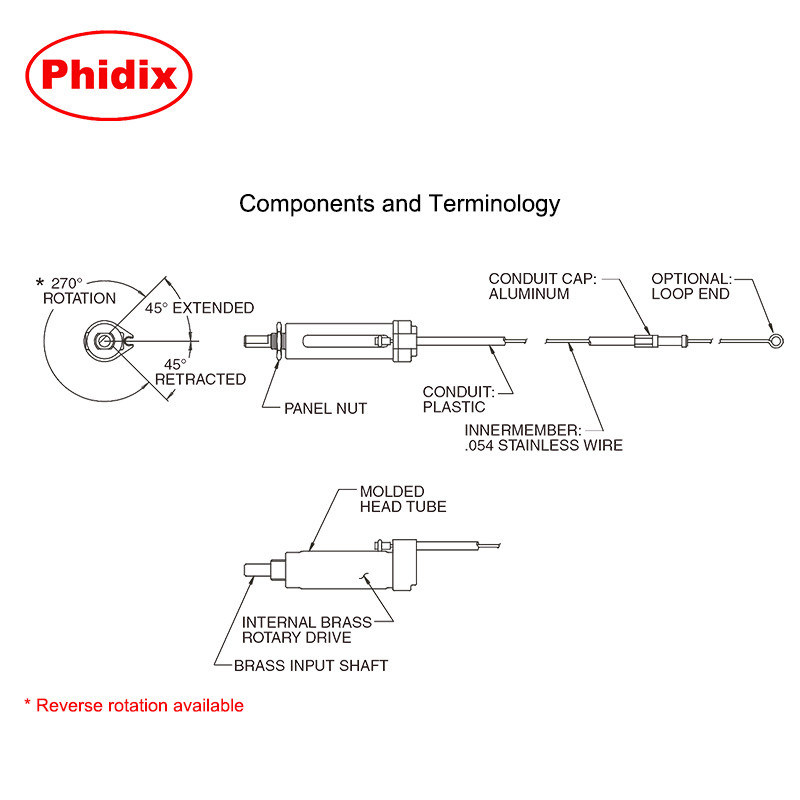

Strukturaufbau & Materialien
• Eingangswelle: Messing (Standard); CW oder CCW verfügbar

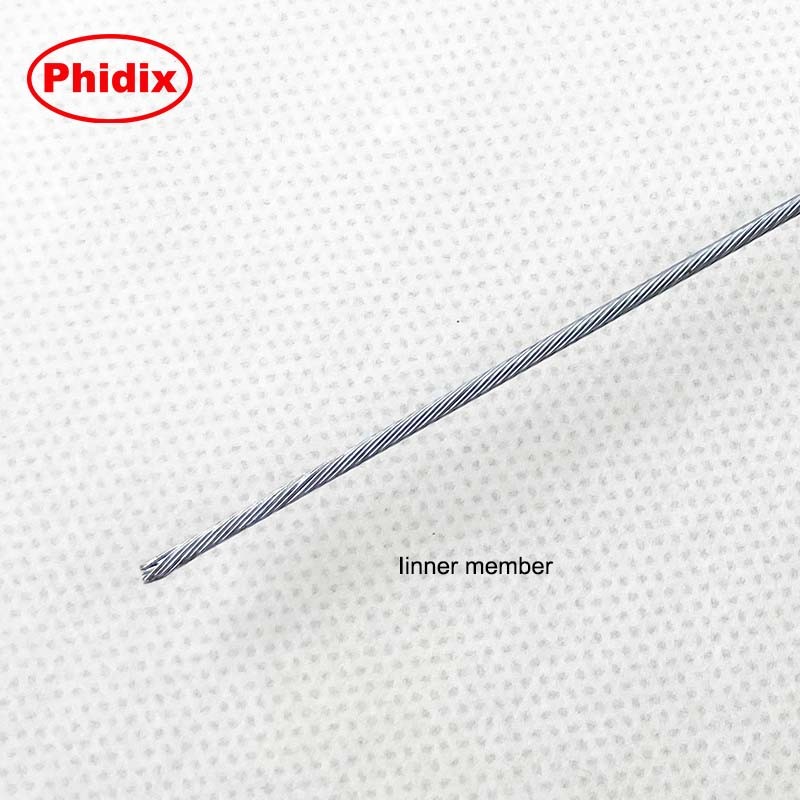

• Innendraht: 1x7 Edelstahlkern
• Gehäuse: Verstärkter Kunststoff mit Befestigungsgewinden
• Ausgangsende: Kugelkopf, Schlaufe oder kundenspezifischer Stangenanschluss
Befestigungsgewinde: M12 x 1,0 oder 3/8-24 UNF
Rückstellfeder: Optional für Anwendungen, die eine Rückstellkraft benötigen

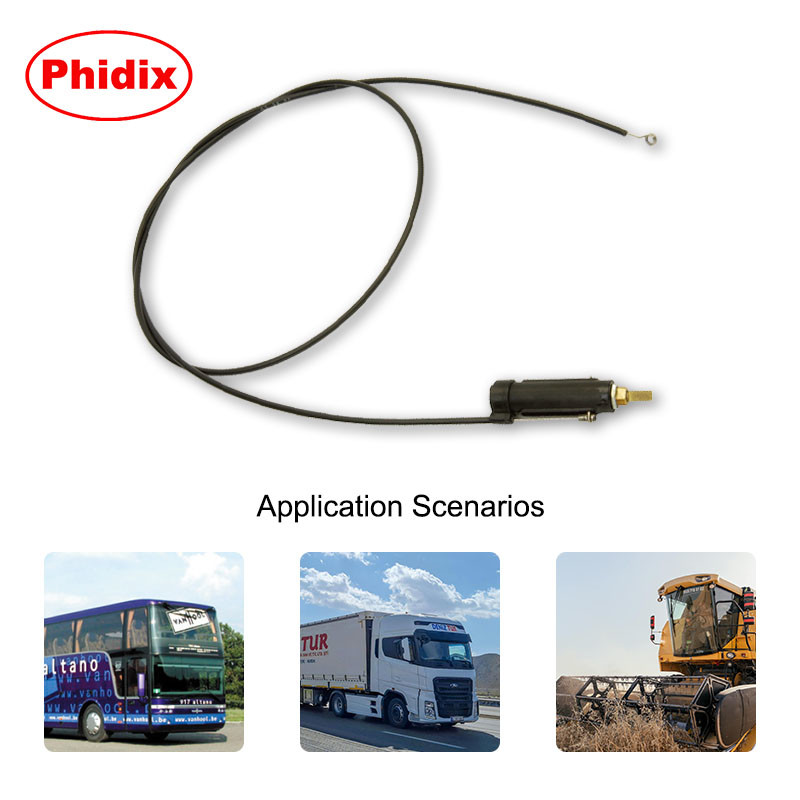

Häufige Anwendungen
| Anwendung |
Anwendungsfall |
| HLK-Systeme |
Manuelle Betätigung von Lüftungsöffnungen oder Dämpfern |
| Nutzfahrzeuge |
Heizungsventilsteuerung in der Kabine |
| Schiffsmotoren |
Abschalthebel, Choke-Steuerung |
| Landwirtschaftliche Maschinen |
Betätigung von geschlossenen Gestängen |
Dieses Kabel wird oft in in Paneelen montierte Drehknöpfe integriert und überträgt die Kraft auf Komponenten, die mehrere Meter entfernt sind — sogar durch gekrümmte Leitungen.

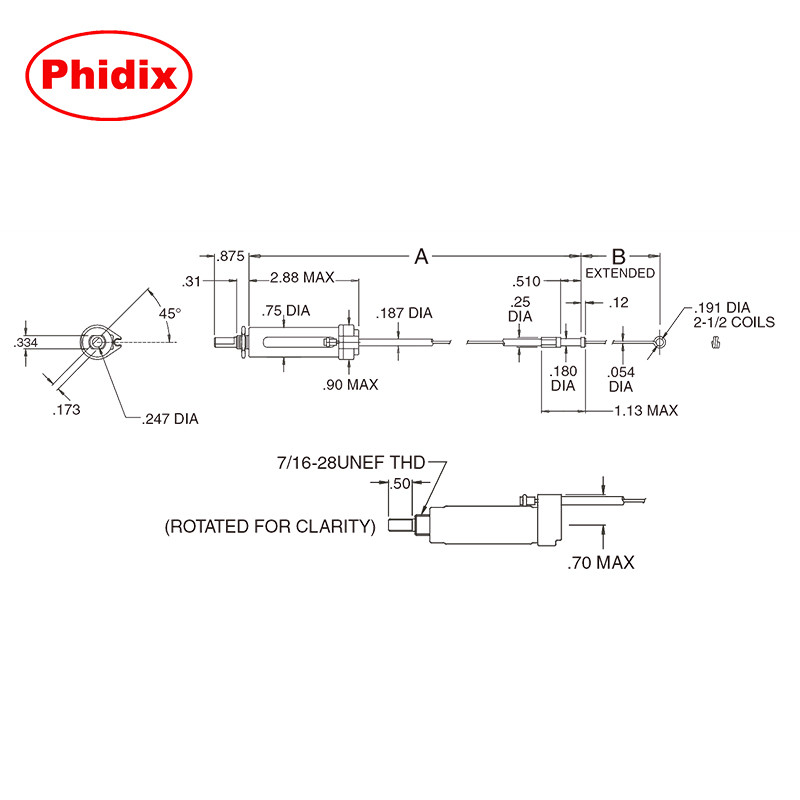

Technische Daten
| Parameter |
Wert |
| Hub |
1,5" (± 0,1") |
| Eingangswinkel |
270° ± 10° |
| Kabellänge |
12" – 72" (anpassbar) |
| Temperaturbereich |
–30°C bis +100°C |
| Eingangswelle |
Messing oder Edelstahl |
| Gewindeschnittstelle |
3/8-24 UNF oder M12 |
Benötigen Sie einen anderen Hubbereich, ein anderes Gewinde oder Material? Benutzerdefinierte Optionen anzeigen →
Häufig gestellte Fragen
F: Ist dieses Kabel reversibel?
Ja. Es kann für die Eingangsrotation im oder gegen den Uhrzeigersinn konfiguriert werden.
F: Kann das Kabel in beengten Armaturenbrettern montiert werden?
Absolut. Sein flexibles Gehäuse und die Gewindewelle erleichtern die Montage in engen Gehäusen.
F: Was ist die Mindestbestellmenge?
Wir bieten sowohl Prototypen in geringen Stückzahlen als auch Chargenläufe auf OEM-Niveau. Kontaktieren Sie uns für Details.
F: Kann ich einen längeren Hub oder eine doppelseitige Betätigung anfordern?
Diese sind unter benutzerdefinierten Konfigurationen verfügbar. Siehe Anpassungsseite für Details.
Fordern Sie ein Angebot oder eine Zeichnungsanpassung an
Wenn Sie eine Bedienfeldschnittstelle entwerfen oder einen älteren Drehaktuator ersetzen, kann Phidix passende Teile liefern oder nach Spezifikation entwerfen.
