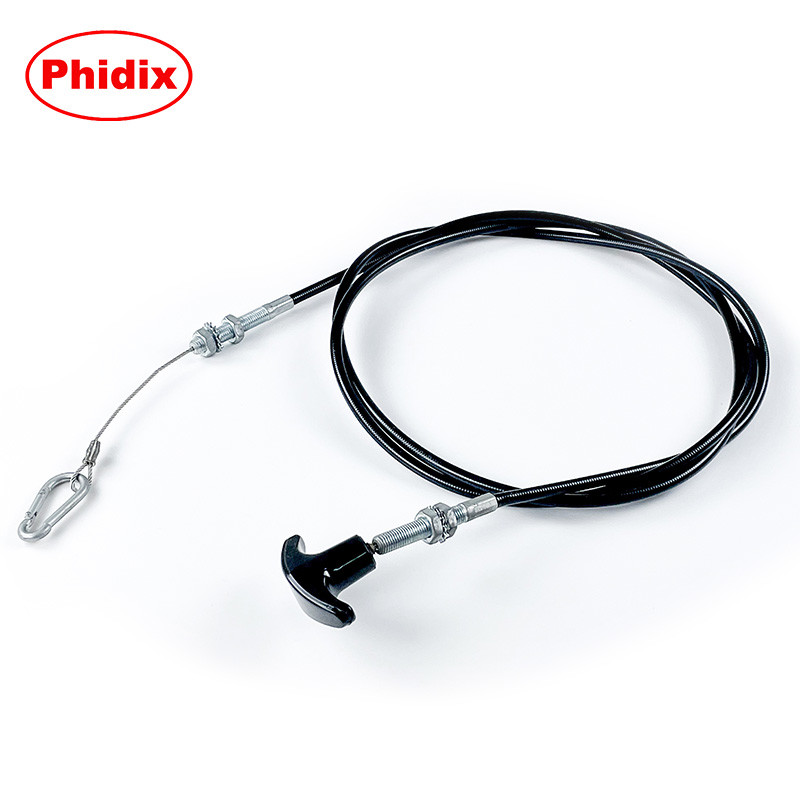

Nicht-verriegelnder Push-Pull-Steuerkopf
Einfache, sichere und zuverlässige Kabelsteuerung für leichte Mechanismen
Der Phidix Nicht-verriegelnder Push-Pull-Steuerkopf bietet eine kostengünstige Lösung für die mechanische Fernbetätigung in Systemen, in denen keine Verriegelung erforderlich ist. Dieser Steuerkopf wurde für kompakte Installationen und leichte bis mittlere Lasten entwickelt und bietet eine intuitive manuelle Steuerung für Motorabschaltung, Choke-Betätigung, Verriegelung oder Ventilbetrieb.
Egal, ob Sie mit Nutzfahrzeugen, Kleinmotoren oder Industriemaschinen arbeiten, dieser Steuerkopf bietet Ihnen eine direkte, zuverlässige Steuerung — ohne unnötige Komplexität.
Hauptmerkmale
• Nicht-verriegelndes Design – Ideal für schnelle, uneingeschränkte Betätigung
• Max. Last: 50 lbs – Für leichte bis mittlere mechanische Steuerung
• Verfahrweg: Bis zu 3 Zoll – Standardmäßige einstellbare Huboptionen
• Montage: Gewindekörper – Einfache Installation an Paneelen oder Halterungen

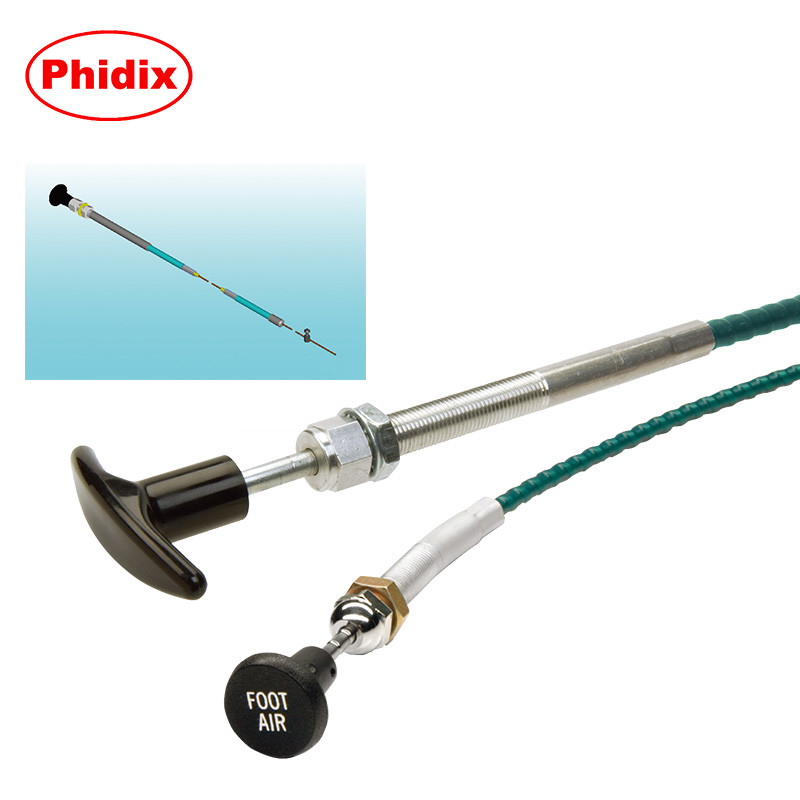

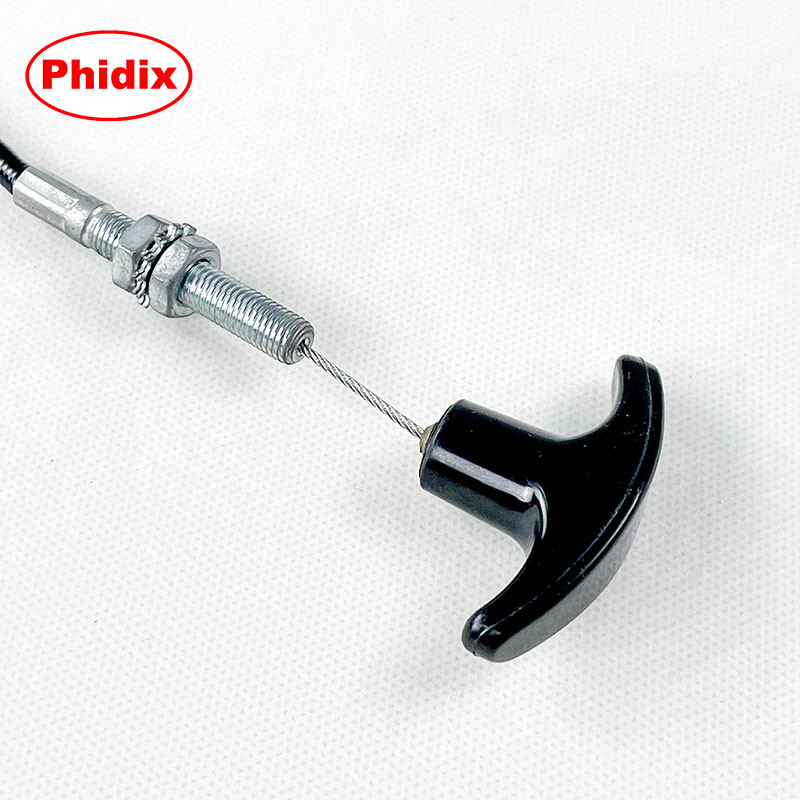

• Knopfvarianten – T-Griff und runde Knöpfe mit oder ohne Markierungen erhältlich
• Kompakte Grundfläche – Geeignet für Anwendungen mit begrenztem Platzangebot
• Korrosionsbeständige Materialien – Gehäuse und Innenteil aus beschichtetem Kohlenstoffstahl
• Modulare Optionen – Große Auswahl an Gewindegrößen, Kabeltypen und Ausgangsanschlüssen
Für Verriegelungsfunktionalität in Vibrationsumgebungen sollten Sie unsere Twist-Lock-Steuerkopf Variante in Betracht ziehen.
Benötigen Sie eine Feineinstellung? Sehen Sie sich den Micro Adjust Control Head an.

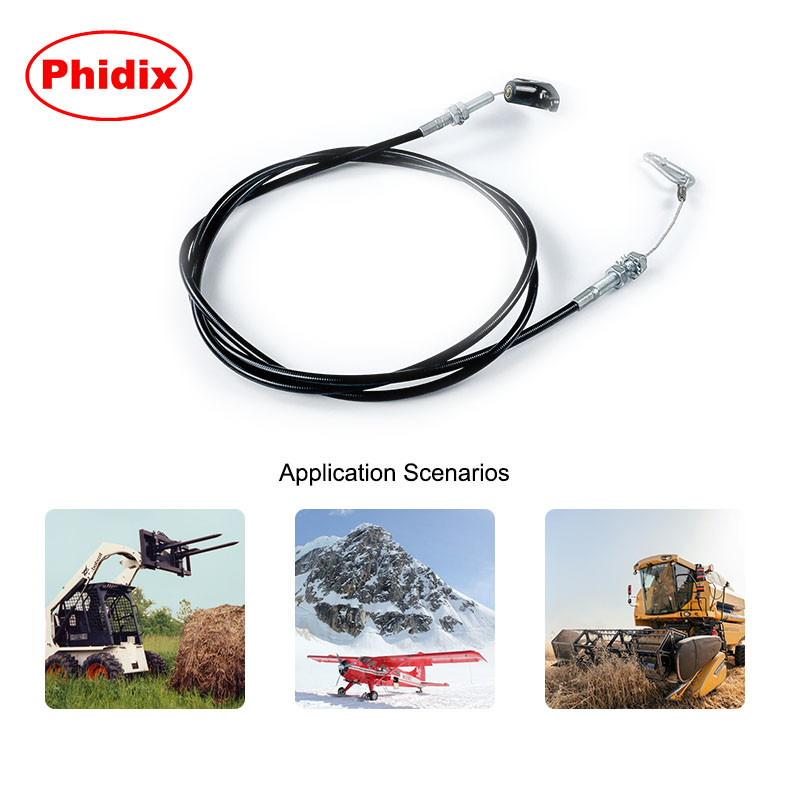

Typische Anwendungen
| Anwendungsart |
Anwendungsfall |
| Motorensysteme |
Motorstopp-/Abschaltkabel, Choke-Steuerung |
| Fahrzeugsysteme |
PTO-Ausrückung, Motorhaubenverriegelung, Ventilbetätigung |
| Gerätepaneele |
Manuelle Fernventil- oder Riegelentriegelung |
| Kleinmotoren |
Not-Aus-Schalterkabel |
| Industrielle Geräte |
Mechanische Betätigungsschnittstelle für leichte Beanspruchung |
Technische Daten
| Parameter |
Optionen / Hinweise |
| Tragfähigkeit |
Maximal 50 lbs |
| Verfahrweg |
1” – 3” (Standard) |

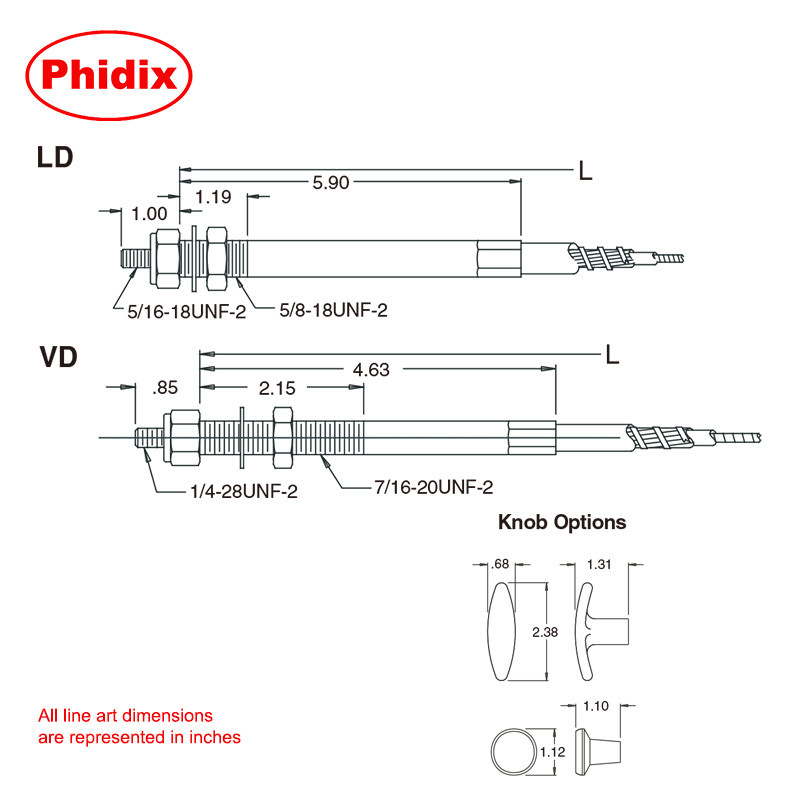

| Montagegewinde |
3/8"-24 UNF, 7/16"-20 UNF, 5/8"-18 UNF |
| Kabeltypen |
EXT, UTL, Bristow (Reibungsarm, Utility) |
| Kabelgrößenoptionen |
VLD (Very Light Duty), LD (Light Duty) |
| Ausgangsanschlüsse |
Gewindeschwenk, gerillter Schwenk, fest |
| Dichtungsoptionen |
Modell 5 (Standard), Modell 6 (optional) |
| Material |
Beschichteter Kohlenstoffstahl; Edelstahl auf Anfrage erhältlich |
Hinweis: Dieser Steuerkopf ist nicht für Anwendungen geeignet, die eine mechanische Positionshaltefunktion erfordern.
Für Verriegelungs- oder Mikro-Einstellbarkeit siehe verwandte Produkte.

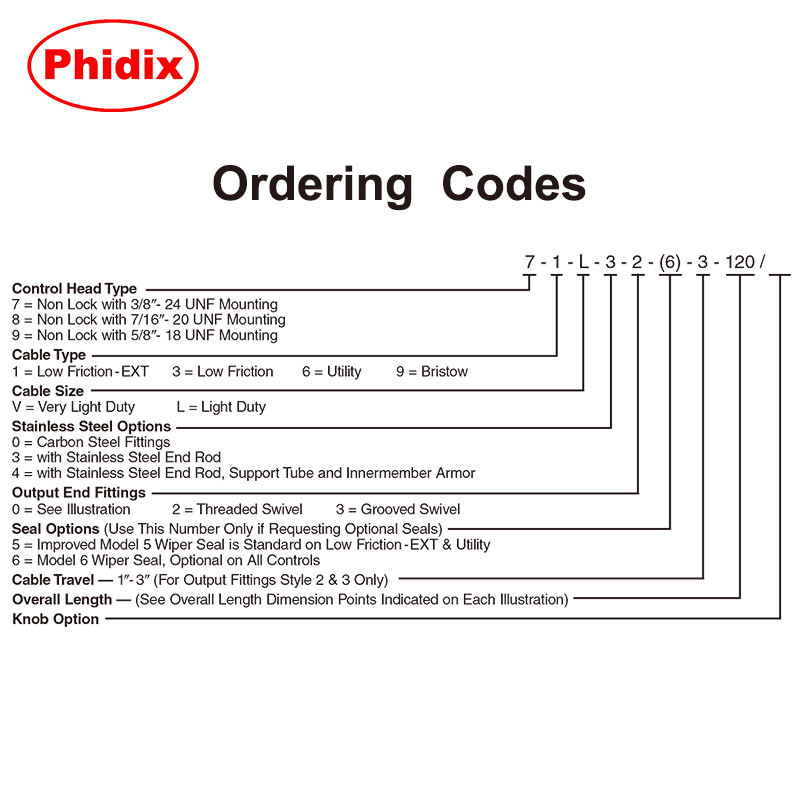

Bestellcode-Beispiel
7 - 1 - L - 3 - 2 - (6) - 3 - 120 /
Aufschlüsselung:
• 7: Nicht-Verriegelungs-Kopf-Typ
• 1: Kabeltyp (EXT)
• L: Kabelgröße (Light Duty)
• 3: Edelstahl-Endstab
• 2: Ausgangsanschluss (Gewindeschwenk)
• (6): Optionale Dichtung
• 3: Knopfstil
• 120: Gesamtlänge
Benötigen Sie Hilfe bei der Auswahl eines Codes? Kontaktieren Sie uns für Unterstützung oder eine vollständige Bestellmatrix.
Warum einen nicht-verriegelnden Steuerkopf wählen?
• Schnelle und einfache Benutzerbetätigung
• Geringere Kosten und weniger Fehlerquellen
• Am besten geeignet für kurzzeitige Steuerungsaufgaben
• Einfache Verlegung und Montage mit minimaler Grundfläche
• Ideal für Fernbedienungstafeln, Motorräume oder enge Gehäuse
