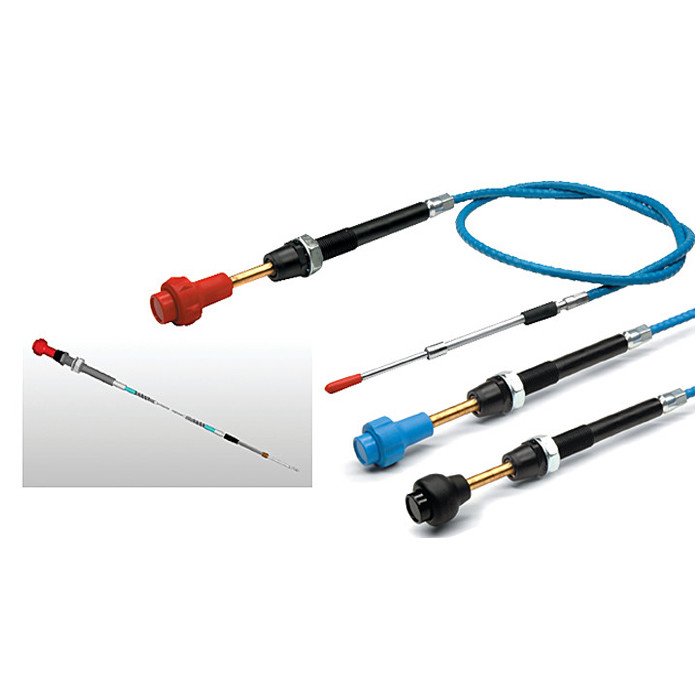

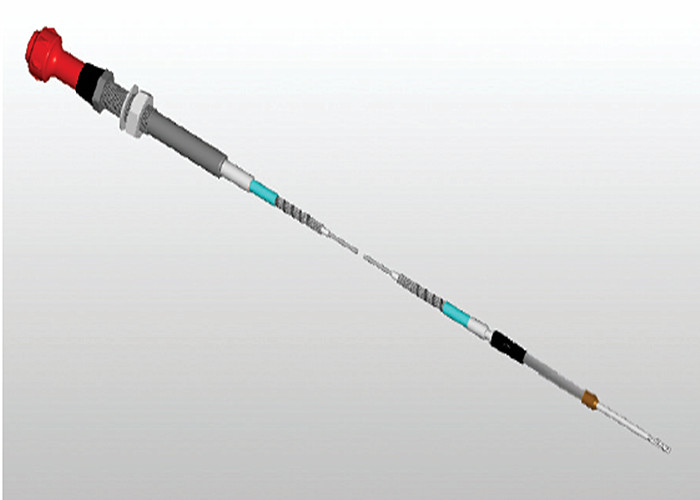

Mikro-Anpassung Leistung Schieben - Ziehen Steuerkopf hat eine Vielzahl von flexiblen Trimmgriffe
Beschreibung des Produkts
Wir sind Designer und Hersteller einer breiten Palette von Flugzeugkabeln.Für die Anpassung des Kurses, muss der Knopf gedrückt oder gezogen werden, indem der mittlere Knopf gedrückt wird.
Eine gegen den Uhrzeigersinn gerichtete Drehung des Knöpfes führt zum Rückziehen der Ausgabe im endlichen Modus, während eine Drehung im Uhrzeigersinn zur Erweiterung führt.Die Einstellung der Mikro-Einstellung wird nicht von normalen Vibrationen beeinflusst.
Für die Ausstattung mit Zubehör ist eine optional vorhandene Reibungssperre verfügbar, die für Anwendungen benötigt wird, die von extremen Vibrationen betroffen sind.
Eigenschaften
• Glas gefüllter Nylon-Steuerkopf
• Reisezeit: maximal 3,00"
• Biegeradius:3.00" Minimum und 7.00" Minimum
• Betriebstemperatur: -65°F ∼165°F (Eingang); 230°F (Ausgang)
Anwendungen
• Flugzeuge für die allgemeine Luftfahrt
• Steuerung der Gasdrossel
• Kontrolle der Mischung
• Prop/Pitch-Steuerung
Empfohlene Endbefestigungen
• Vollständige Bandbreite
Technische Parameter
Standard-Ausgang - Drossel 565-550
| Anmerkungen:(Konstruktionsparameter) | Betriebstemperatur: | Bewegungsverlust: .030 +.0004 pro Biegungsgrad bei ± 5,0 lb Kraft |
| Schlaganfall- Um drei Uhr. | von -65°F +165°F bei Eingangsende/+230°F am Ausgangsende |
Normallast: ± 20 lb |
| Mindestbiegungsradius:3.00" | Glas gefüllter Nylon-Kontrollkopf. |
Ausgang aus dem Drahtseil - Drossel 565-557
| Anmerkungen: (Konstruktionsparameter) | Betriebstemperatur: | Normallast:Nicht spezifiziert (abhängig von der Installationskonfiguration) |
| Schlaganfall: 3.00" | von -65°F +165°F bei Eingangsende/+230°F am Ausgangsende |
|
| Mindestbiegungsradius: 3.00" | Glas gefüllter Nylon-Kontrollkopf. |
Ausgang aus Massivdraht - Drossel 565-558
| Anmerkungen: (Konstruktionsparameter) | Betriebstemperatur: | Normallast:Nicht spezifiziert (abhängig von der Installationskonfiguration) |
| Schlaganfall: 3.00" | von -65°F +165°F bei Eingangsende/+230°F am Ausgangsende |
|
| Mindestbiegungsradius: 7.00" | Glas gefüllter Nylon-Kontrollkopf. |
Steuerung der Reibungssperre - Drossel 565-555
| Anmerkungen: (Konstruktionsparameter) | Betriebstemperatur: | Normallast:120 Pfund Spannung, 25 Pfund Kompression. |
| Schlaganfall: 3.00" | von -65°F +165°F bei Eingangsende/+230°F am Ausgangsende |
|
| Mindestbiegungsradius: 3.00" | Bewegung verloren: .030' +.0004 pro Biegungsgrad bei ± 5,0 lb Kraft |
Glas gefüllter Nylon-Kontrollkopf. |
Standardausgabe - Gemisch 565-550
| Anmerkungen: (Konstruktionsparameter) | Betriebstemperatur: | Bewegung verloren:.030 +.0004 pro Biegegrad mit einer Kraft von ± 5,0 lb |
| Schlaganfall: 3.00" | von -65°F +165°F bei Eingangsende/+230°F am Ausgangsende |
Normallast: ± 20 lb |
| Mindestbiegungsradius: 3.00" | Glas gefüllter Nylon-Kontrollkopf. |
Wirkschnur-Ausgang - Mischung 565-557
| Anmerkungen: (Konstruktionsparameter) | Betriebstemperatur: | Normallast:Nicht spezifiziert (abhängig von der Installationskonfiguration) |
| Schlaganfall: 3.00" | von -65°F +165°F bei Eingangsende/+230°F am Ausgangsende |
|
| Mindestbiegungsradius: 3.00" | Glas gefüllter Nylon-Kontrollkopf. |
Massivdraht-Ausgang - Gemisch 565-558
| Anmerkungen: (Konstruktionsparameter) | Betriebstemperatur: | Normallast:Nicht spezifiziert (abhängig von der Installationskonfiguration) |
| Schlaganfall: 3.00" | von -65°F +165°F bei Eingangsende/+230°F am Ausgangsende |
|
| Mindestbiegungsradius: 7.00" | Glas gefüllter Nylon-Kontrollkopf. |
Standard-Ausgang - Prop/Pitch 565-550
| Anmerkungen: (Konstruktionsparameter) | Betriebstemperatur: | Bewegung verloren: .030 +.0004 pro Biegegrad mit einer Kraft von ± 5,0 lb |
| Schlaganfall: 3.00" | f-65°F +230°F Normalbelastung: ± 20 lb |
|
| Mindestbiegungsradius: 7.00" | Glas gefüllter Nylon-Kontrollkopf. |
Ausgang von Drahtseilen - Prop/Pitch 565-557
| Anmerkungen: (Konstruktionsparameter) | Betriebstemperatur: | Normallast:Nicht spezifiziert (abhängig von der Installationskonfiguration) |
| Schlaganfall: 3.00" | von -65°F +165°F bei Eingangsende/+230°F am Ausgangsende |
|
| Mindestbiegungsradius: 3.00" | Glas gefüllter Nylon-Kontrollkopf. |
Ausgang aus Festdraht - Prop/Pitch 565-558
| Anmerkungen: (Konstruktionsparameter) | Betriebstemperatur: | Normallast:Nicht spezifiziert (abhängig von der Installationskonfiguration) |
| Schlaganfall: 3.00" | von -65°F +165°F bei Eingangsende/+230°F am Ausgangsende |
|
| Mindestbiegungsradius: 7.00" | Glas gefüllter Nylon-Kontrollkopf. |
Bestellcodes
Alle Linienmaße sind in Zoll angegeben.
Material
• Edelstahl oder Carbonstahl
• Kunststoffbeschichtete Kohlenstoffstahlleitung und Innenbein
• Kunststoffdichtung
• Kunststoffknopf
Verpackung und Versand
Bestellcodes UNF-Fäden
Zuständigkeit ∆ Größe ∆ 1⁄4
Ausgangsoptionen (Schottklemmen) BC
Fahrt (Zoll) 3
Kabellänge (Zoll) XXX
Ordnungscodes Metrische Fäden
Zuständigkeit und Größe
Ausgangsoptionen (Schottklemmen) BC
Fahrt (mm) 75
Kabellänge (mm)
Häufig gestellte Fragen
F: Welche Marke haben die Steuerkabel?
A: Die Marke der Steuerkabel ist PHIDIX.
F: Welche Modellnummer haben die Steuerkabel?
A: Die Modellnummer der Steuerkabel lautet PHIDIX.
F: Wo werden die Steuerkabel hergestellt?
A: Die Steuerkabel werden in Shanghai hergestellt.
F: Welche Spezifikationen haben die Steuerkabel?
A: Bitte kontaktieren Sie uns für die Spezifikationen der Steuerkabel.
