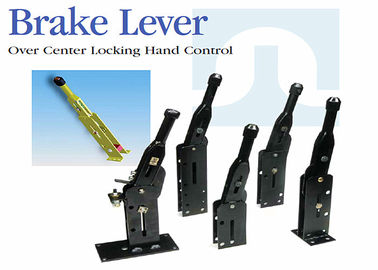

Überzentral verriegelnde Handsteuerung Hebel Korrosionsbeständig für Industriegeräte
[ Produktbeschreibung ]

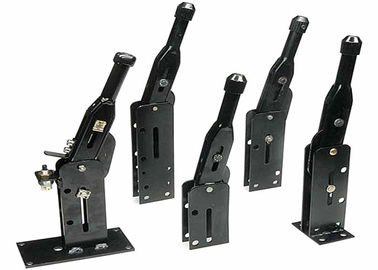

Unsere Parkbremshebel bieten sowohl für den Konstrukteur als auch für den Benutzer eine überlegene Leistung, Qualität und Lebensdauer.Für den Betrieb ist kein Schnalleinsatz zur Begrenzung der Fahrt oder eine Sekundärentriegelung erforderlich.Eine thermisch behandelte 4130-Lastverbindung bietet eine ausgezeichnete Kombination von Qualitäten für Haltbarkeit und Zuverlässigkeit.und um den Verschleiß des Systems auszugleichenDie Eintrittshebel und die Seitenplatten sind mit Anepoxy oder elektrostatischer Lack versehen.und alle anderen Bestandteile sind korrosionsbeständig beschichtetEin manipulationssicherer Knopf zur Verhinderung nicht autorisierter Einstellungen und ein wetterbeständiger Schalter in der Aus-Position sind beide als Option erhältlich.Die Hebel sind mit der notwendigen Hardware ausgestattet, um die Kabelendverbindungen an der Lastverbindung zu befestigenDie technischen Beschreibungen zeigen die verschiedenen Möglichkeiten, die für die spezifischen Kundenbedürfnisse zur Verfügung stehen.
|
[Anwendungen]
[Material] |
[Eigenschaften] und Seitenplatten |
- Ich bin hier.
• Die Dimension A ist mit dem Hebel in voller "AUS" -Position.
• Abmessungsminimum B ist mit dem Hebel in voller Position "ON" und auf das Minimum eingestellt (CCW)
Bei der Installation und der ersten Einstellung ist die Dimension B mindestens zu verwenden.
Hinzufügen von Fahrt und Erhöhung des Bremsdrucks.
• Größenordnung B maximal mit dem Hebel in voller Position "ON" und maximal eingestellt (CW)
Reisen.
Seitenaufstellung 165-508-008
2.5 Zoll (64 mm) breite Seitenplatten; ein Kabel mit drei abwechselnden Kabelspanglöchern. Für die Montage von Kappe, Instrumententafel, Sitzhebel oder Rahmen.
| Ausrüstung B815- mit folgenden Geräten geliefert: | ||
| Klevis-Stift | Schraubennadel | Waschmaschine |
| Montage von Abstandsgittern (2) | Kabelklemmen | Klemmbasis |
| Klemmspalter (2) | ||
Seitenaufstellung 165-508-009
2.5 Zoll (64 mm) breite Seitenplatten; ein Kabel. Für die Installation von Kappe, Instrumententafel, Sitzbewegung oder Rahmen. Keine Kabelstütze.
| Ausrüstung B816- mit folgenden Geräten geliefert: | ||
| Klevis-Stift | Schraubennadel | Waschmaschine |
| Montage von Abstandsgittern (2) | ||
Flanzmontage 165-508-010
2.5 Zoll (64 mm) breite Seitenplatten; ein Kabel.Der starre Rahmen hält die Ausrichtung der Clevis Pin Guide Slots für eine verbesserte Lebensdauer der beiden Pin und Seitenplatten.
| Ausrüstung B817- mit folgenden Geräten geliefert: | ||
| Klevis-Stift | Schraubennadel | Waschmaschine |
| Kabelklemmen | Klemmbasis | 5/16-24 Schrauben (2) Muttern (2) |
Seitenaufstellung 165-508-011
1.5 Zoll (38 mm) breite Seitenplatten; ein Kabel. Für die Montage der Hülle, der Instrumententafel, des Sitzrisers oder des Rahmens.
| Ausrüstung B834- mit folgenden Geräten geliefert: | ||
| Klevis-Stift | Schraubennadel | Waschmaschine |
| Montage von Abstandsgittern (2) | Kabelklemmen | |
Seitenaufstellung 165-508-013
2.5 Zoll (64 mm) breite Seitenplatten; zwei Kabel. Für die Installation der Hülle, der Instrumententafel, des Sitzhebes oder des Rahmens HINWEIS:Bei Berücksichtigung der Belastungsanforderungen wird die Belastung der Hebelansammlung die Summe der Belastung in jedem Kabel sein.
| Ausrüstung B835- mit folgenden Geräten geliefert: | ||
| Klevis-Spitzen (2) | Stecknadeln (2) | Waschmaschinen (2) |
| Montage von Abstandsgittern (2) | Kabelklemmen | |
Flanschmontage steif 165-508-023
1.5 Zoll (38 mm) breite Seitenplatten; ein Kabel.Für die Montage der Hülle, der Instrumententafel, des Sitzrahmens oder des Rahmens.
| Kits B837- mit folgenden Geräten geliefert: | ||
| Klevis-Stift | Schraubennadel | Waschmaschine |
| Montage von Abstandsgittern (2) | Kabelklemmen | Klemmspalter (2) |
Seitenaufstellung 165-508-028
1.5 Zoll (38 mm) breite Seitenplatten; ein Kabel. Für die Montage der Hülle, der Instrumententafel, des Sitzrisers oder des Rahmens.
| Kits B837- mit folgenden Geräten geliefert: | ||
| Klevis-Stift | Schraubennadel | Waschmaschine |
| Montage von Abstandsgittern (2) | Kabelklemmen | Klemmspalter (2) |
Flanzmontage 165-508-078
2.5 Zoll (64 mm) breite Seitenplatten; zwei Kabel. Für die Installation in Schotte, Boden oder Insel (Hundehaus).die Last auf dem Hebel ist die Summe der Last in jedem Kabel- Flügelflansche montiert.
| Ausrüstung B835- mit folgenden Geräten geliefert: | ||
| Klevis-Spitzen (2) | Stecknadeln (2) | Waschmaschinen (2) |
| Montage von Abstandsgittern (2) | Kabelklemmen | |
Alle Linienmaßungen sind in Zoll dargestellt
