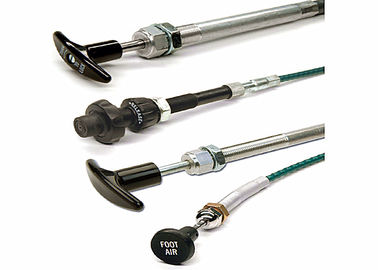

Hochleistungs-Kupplungs-Seilzug für LKWs/Busse/Boot/Ackerschlepper


Zollkontrolle verkabelt Kupplungs-Kabel für LKWs/Busse/Boot/Ackerschlepper

Diese Reihe wird, Specialbedarf an den verschiedenen Kunden besonders angefertigt.



【Teilnummern-Code】
Bau — Beispielteilnummer 173
173 – Dienstprogramm mit rostfreien Endenstangen.
174 – Dienstprogramm mit rostfreiem Druckrohr und rostfreiem Rüstung innermember.
313 – reibungsarmes Ext. mit allen Plastikabnutzungsoberflächen und Edelstahl beenden Stangen.
314 – reibungsarmes Ext. mit allen Plastikabnutzungsoberflächen, Edelstahlendenstangen und Edelstahlschwenkerdruckrohren.
Aufgabe (lastentragende Kapazität) — M
Verfügbar in: V (sehr Feuergebühren), L (Revierdienst), M (mittlere Aufgabe), H (harte Beanspruchung).
Bestimmen Sie durch Last oder beenden Sie Stangendurchmesser von Tabelle A unten.
Rohr-Endpassstücke — TG
TT (verlegte Installationen beide Enden), GG (gerillte Installationen beide Enden), TG (verlegt, ein Ende passend und auf dem anderen gefugt). Sehen Sie Tabelle A und Diagramm B unten für Maße.
Länge von Reise 2
1 bis 6 Zoll. Bestimmen Sie von Tabelle A und von Diagramm C unten.
Länge Gesamt (Zoll) — 90

【Tragfähigkeiten und Hublänge】


【Rohr-Endpassstücke】
Schreiben Sie T
Verlegtes Rohr-Endpassstück für Schutzwandmontage.
Schreiben Sie G
Gerilltes Rohr-Endpassstück für die Befestigung mit U-Bolzen oder Klammern.


【Gesamtlänge und Reise in Zoll】
FÜR ERSATZ-KABEL
Altes Kabel A. Remove.
Länge B. Measure wie gezeigt unten.
Hublänge C. Measure. 1" durch 6".
Größe D. Determine des Fadens „F.“ wählen grundlegende Teilnummer von der Tabelle oben vor.
FÜR NEUE KABEL
Gesamtlänge A. Determine.
Reise B. Measure erfordert. Addieren Sie ¼“ und dann um aufwärts zum nächsten ganzen Zoll.
Lasten C. Determine und wählen grundlegende Teilnummer von der Tabelle A. vor.


【Verkabelt am Ort zusammengebauter Steuerkopf】






*3 = Edelstahlendenstange ** 4 = Edelstahlendenstange, Druckrohr und innermember Rüstung
