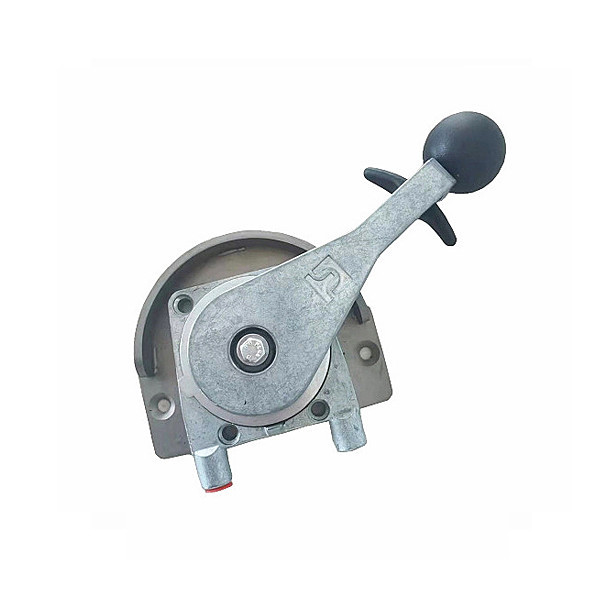

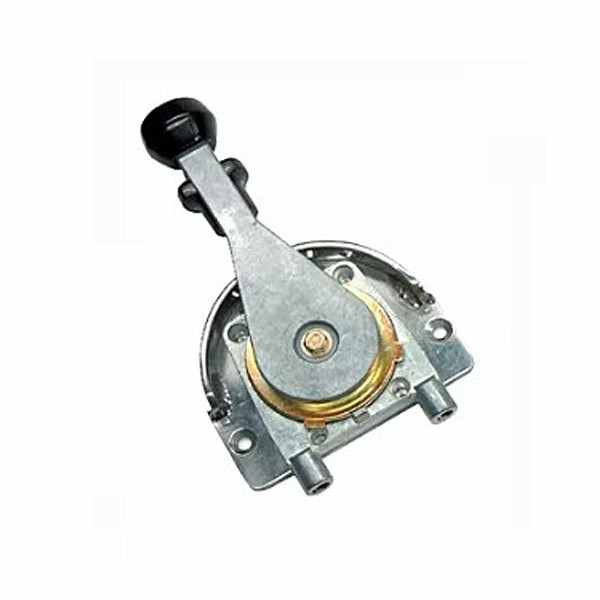

Universaler mechanischer Schalthebel zur Steuerung der Getriebe
[ Produktbeschreibung ]
Ein Steuerkopf, der hauptsächlich für Handdrosselanwendungen in Nutzfahrzeugen und Industriefahrzeugen bestimmt ist und auch für viele andere Anwendungen geeignet ist.Kompakt und effizient für die Übertragung von leichten bis mittleren Lasten durch flexible Leitungen und innere Glieder. Unidrum-Steuerungen halten und betreiben bis zu 26 lb Push-Pull- oder Pull-Only-Ausgangsbelastungen. Der mechanische Vorteil am Knopf beträgt 5 zu 1. Es gibt eine selbstschließende Mutter für die Einstellung der Reibung durch den Bediener.Die verstellbaren Stoppplatten ermöglichen eine inkrementelle Anpassung der Fahrt um 10° (3/16" lineare Ausgabe)- Zwei Zoll Kabelbewegung erfordern ungefähr 90° Hebelbewegung.Die Hebelposition ist in 60°-Schritten einstellbar, um einen optimalen Betriebsbereich zu gewährleisten. Optionales Kabel-Eingang bietet vier Montage-/Betriebsrichtung Alternativen.
|
[ Anwendungen ] • Mittel- bis Leichtlast-Drosselverdichter • Ventil-Dump-Steuerungsschalter • Betonmaschinen mit hydraulischer Ventilsteuerung • Schleuderdrosser
[ Material ] • Zinkbasierte Druckgusskörper, Trommel und Hebel • Länglebige Naylonlager • Optional schwarze Pulverfarbe |
[ Eigenschaften ] • Einstellbares Reibungsschloss • 5 zu 1 mechanischer Vorteil • Einstellbare mechanische Haltestellen
[ Funktion ] •Leistungsaufnahme • Direktionale Steuerung • SElfverriegelung • CSteuerung eines Push-Pull-Kabels |
[ Unidrum Hebel Befehl Code ]
[ Unidrum Hebel ]
CH290 (Unidrum-Betriebskraft-Positivschloss)
• Halten und bedienen bis zu 26 lb Schub-Zug- oder Zug-allein-Ausgangslast. Vorteil bei
Knopf ist Fünftel.
• Selbstverschließende Mutter zur Einstellung der Reibung durch den Bediener.
• Die verstellbaren Stoppplatten ermöglichen eine 10°-Inkrementalbewegung (lineare Ausgabe 2) Anpassung des Kabels
Reisen erfordert eine ungefähr 90°-Leverbewegung.
• Optionales Kabelanbringen.
• Robustes Material aus Zinklegierung
