Mikro justieren Reihen-Seilzug-kundenspezifischen Selbstseilzug-Kopf

Mikro justieren Reihen-Seilzug-kundenspezifischen Selbstseilzug-Kopf

  • Markieren

    Steuerkabel Teile

    ,

    Druck/Zug-Kabel Teile

  • Name
    Flexseilzug
  • Anwendungen
    Allgemeine Luftfahrt-Flugzeuge
  • Reise
    3,00" Maximum
  • Biegungsradius
    3,00" Minimum u. 7,00" Minimum
  • Funktionierender Temp
    -65°F — 165°F (Input) 230°F (Ertrag)
  • Material
    Edelstahl oder überzogener Kohlenstoffstahl/überzogenes Kohlenstoffstahl-Plastikrohr und Innermember
  • Herkunftsort
    China
  • Markenname
    PHIDIX
  • Zertifizierung
    IATF16949
  • Modellnummer
    Kundenspezifische
  • Min Bestellmenge
    1-teilig
  • Preis
    Negotiation
  • Verpackung Informationen
    Karton- oder Holzkasten
  • Lieferzeit
    7 - 40 Arbeitstage
  • Zahlungsbedingungen
    L/C, D/A, D/P, T/T
  • Versorgungsmaterial-Fähigkeit
    888-teilig/Stücke pro Monat

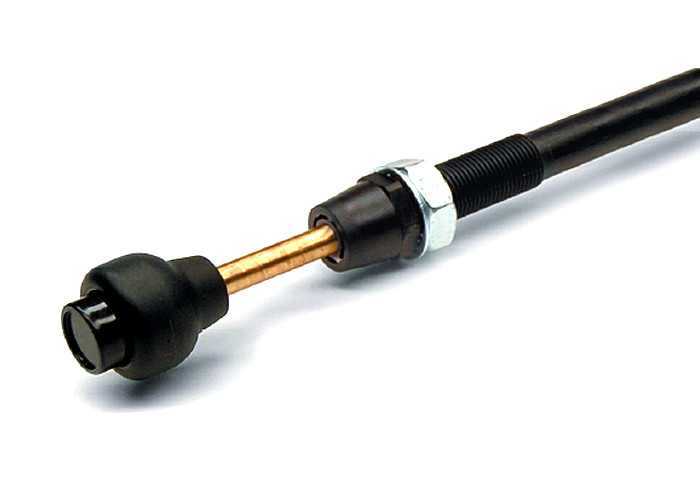

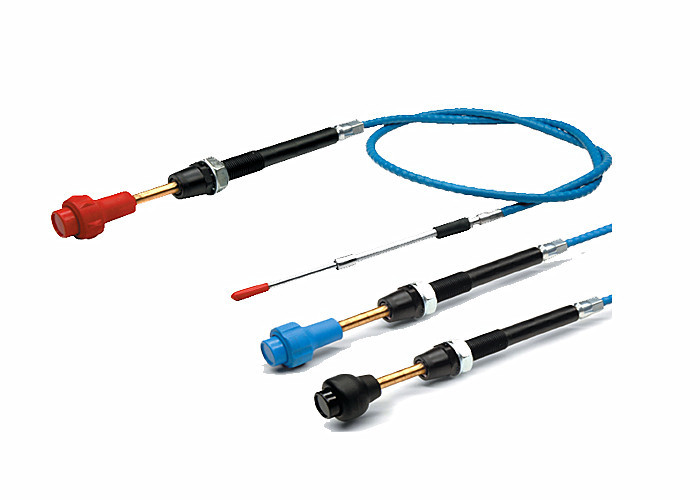

Mikro justieren Reihen-Seilzug-kundenspezifischen Selbstseilzug-Kopf

New Type Micro Adjust Series Steuerkabel, Micro Adjust Steuerkopf

Produktbeschreibung

Wir sind ein Entwickler und Hersteller einer umfangreichen Palette von Flugzeugkabeln. Die Regler zur Einstellung der Gas-, Gemisch- und Propellerstellung entsprechen den FAA-Bestimmungen. Zum Einstellen des Kurswegs muss der Knopf durch Drücken der mittleren Taste gedrückt oder gezogen werden.
Eine Drehung des Knopfes gegen den Uhrzeigersinn führt dazu, dass der Ausgang im endlichen Modus zurückgezogen wird, während eine Drehung im Uhrzeigersinn zu seiner Verlängerung führt. Für 1 "lineare Bewegung werden viereinhalb Umdrehungen benötigt. Die Einstellung der Mikroeinstellung wird durch normale Vibration nicht beeinflusst.
In Bezug auf Zubehör ist eine optionale Reibungssperre verfügbar. Dies ist für Anwendungen erforderlich, bei denen extreme Vibrationen auftreten. Ebenfalls erhältlich ist ein Steuerkopf nur für die Reibungssperre.

【Anwendungen】
• Flugzeuge der allgemeinen Luftfahrt
• Gashebel
• Gemischkontrolle
• Propeller / Neigungssteuerung

【 Material 】
• Edelstahl oder plattierter Kohlenstoffstahl
• Mit Kunststoff überzogenes Kohlenstoffstahlrohr

und Innermember
• Kunststoffdichtung
• Kunststoffknopf

【 Eigenschaften 】
• Glasfaserverstärkter Nylon-Steuerkopf
• Reisen: maximal 3,00 "
• Biegeradius: 3,00 "Minimum & 7,00" Minimum
• Betriebstemperatur: -65 ° F - 165 ° F (Eingang)
230 ° F (Leistung)

【Vorgeschlagene Endanschlüsse
• Vollständige Palette

【Micro Adjust Steuerköpfe】

Standardausgabe - Drossel 565-550

Hinweise: (Auslegungsparameter)
Hub: 3,00 "
Minimaler Biegeradius: 3.00 "

Betriebstemperatur:
von -65 ° F bis + 165 ° F bei
Eingangsende / + 230 ° F am Ausgangsende
Verlorene Bewegung: 0,030 +, 0004 pro
Grad der Biegung mit ± 5,0 Pfund Kraft
Normale Last: ± 20 lb
Glasgefüllter Nylon-Steuerkopf.

Drahtseilausgang - Drossel 565-557

Hinweise: (Auslegungsparameter)
Hub: 3,00 "
Minimaler Biegeradius: 3.00 "
Betriebstemperatur:
von -65 ° F bis + 165 ° F bei
Eingangsende / + 230 ° F am Ausgangsende
Normale Last: Keine Angabe (wird von der Installationskonfiguration bestimmt)
Glasgefüllter Nylon-Steuerkopf.

Volldrahtausgang - Drossel 565-558

Hinweise: (Auslegungsparameter)
Hub: 3,00 "
Mindestbiegeradius: 7.00 "
Betriebstemperatur:
von -65 ° F bis + 165 ° F bei
Eingangsende / + 230 ° F am Ausgangsende
Normale Last: Keine Angabe (wird von der Installationskonfiguration bestimmt)
Glasgefüllter Nylon-Steuerkopf.

Reibungssperre - Gas 565-555

Hinweise: (Auslegungsparameter)
Hub: 3,00 "
Minimaler Biegeradius: 3.00 "
Betriebstemperatur:
von -65 ° F bis + 165 ° F bei
Eingangsende / + 230 ° F am Ausgangsende
Verlorene Bewegung: 0,030 +, 0004 pro
Grad der Biegung mit ± 5,0 Pfund Kraft
Normale Belastung: 120lb Spannung
25lb Kompression
Glasgefüllter Nylon-Steuerkopf.

Standardausgabe - Mischung 565-550

Hinweise: (Auslegungsparameter)
Hub: 3,00 "
Minimaler Biegeradius: 3.00 "
Betriebstemperatur:
von -65 ° F bis + 165 ° F bei
Eingangsende / + 230 ° F am Ausgangsende
Verfahrbewegung : 0,030 +, 0004 pro Biegung mit einer Kraft von ± 5,0 lb
Normale Last: ± 20 lb
Glasgefüllter Nylon-Steuerkopf.

Drahtseilausgang - Mischung 565-557

Hinweise: (Auslegungsparameter)
Hub: 3,00 "
Minimaler Biegeradius: 3.00 "
Betriebstemperatur:
von -65 ° F bis + 165 ° F bei
Eingangsende / + 230 ° F am Ausgangsende
Normale Last: Keine Angabe (wird von der Installationskonfiguration bestimmt)
Glasgefüllter Nylon-Steuerkopf.

Volldrahtausgang - Mischung 565-558

Hinweise: (Auslegungsparameter)
Hub: 3,00 "
Mindestbiegeradius: 7.00 "
Betriebstemperatur:
von -65 ° F bis + 165 ° F bei
Eingangsende / + 230 ° F am Ausgangsende
Normale Last: Keine Angabe (wird von der Installationskonfiguration bestimmt)
Glasgefüllter Nylon-Steuerkopf.

Standardausgabe - Propeller / Steigung 565-550

Hinweise: (Auslegungsparameter)
Hub: 3,00 "
Mindestbiegeradius: 7.00 "
Betriebstemperatur:
von -65 ° F - + 230 ° F
Normale Last: ± 20 lb
Verfahrbewegung : 0,030 +, 0004 pro Biegung mit einer Kraft von ± 5,0 lb
Glasgefüllter Nylon-Steuerkopf.

Drahtseilausgang - Stütze / Steigung 565-557

Hinweise: (Auslegungsparameter)
Hub: 3,00 "
Minimaler Biegeradius: 3.00 "
Betriebstemperatur:
von -65 ° F bis + 165 ° F bei
Eingangsende / + 230 ° F am Ausgangsende
Normale Last: Keine Angabe (wird von der Installationskonfiguration bestimmt)
Glasgefüllter Nylon-Steuerkopf.

Volldrahtausgang - Prop / Pitch 565-558

Hinweise: (Auslegungsparameter)
Hub: 3,00 "
Mindestbiegeradius: 7.00 "
Betriebstemperatur:
von -65 ° F bis + 165 ° F bei
Eingangsende / + 230 ° F am Ausgangsende
Normale Last: Keine Angabe (wird von der Installationskonfiguration bestimmt)
Glasgefüllter Nylon-Steuerkopf.
