Reihen-Gangschaltungs-Seilzug-Gegentaktseilzug-Kopf der Mischungs-565 - 550

Reihen-Gangschaltungs-Seilzug-Gegentaktseilzug-Kopf der Mischungs-565 - 550

  • Markieren

    SchiffsmotorSteuerseile

    ,

    Gangschaltungswählkabel

  • Name
    Mechanischer Seilzug
  • Verlorene Bewegung
    .030" + .0004 pro Grad der Biegung mit ± 5.0lb der Kraft
  • Schlaganfall
    3,00"
  • Minimaler Bbend-Radius
    3,00"
  • Betriebstemperatur
    -65°F — 165°F (Input) 230°F (Ertrag)
  • Ladegewicht
    ± 20lb
  • Herkunftsort
    China
  • Markenname
    PHIDIX
  • Zertifizierung
    IATF16949
  • Modellnummer
    Kundenspezifische
  • Min Bestellmenge
    1-teilig
  • Preis
    Negotiation
  • Verpackung Informationen
    Karton- oder Holzkasten
  • Lieferzeit
    7 - 40 Arbeitstage
  • Zahlungsbedingungen
    L/C, D/A, D/P, T/T
  • Versorgungsmaterial-Fähigkeit
    888-teilig/Stücke pro Monat

Reihen-Gangschaltungs-Seilzug-Gegentaktseilzug-Kopf der Mischungs-565 - 550

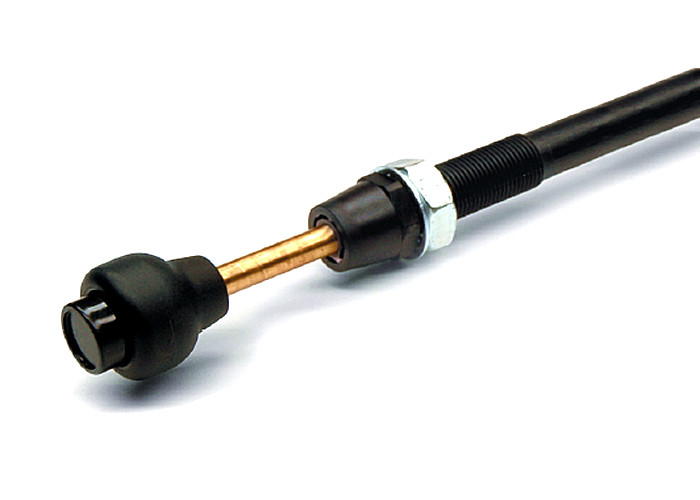

Mechanischer Push-Pull-Steuerkopf der Serie 565 - 550

【 Produktbeschreibung 】

Wir können eine Vielzahl von Flugzeugkabeln entwerfen und herstellen. Unsere Mikro- Einstellungsregler für Gemisch, Propeller / Neigung und Drossel entsprechen den FAA-Anforderungen. Durch Drücken der mittleren Taste können Sie den Knopf drücken oder ziehen, um die Kursfahrt anzupassen. Durch Drehen des Reglers gegen den Uhrzeigersinn wird der Ausgang im endlichen Modus eingefahren und im Uhrzeigersinn ausgefahren.

Bei viereinhalb Umdrehungen ergibt sich 1 [1] Linearweg. Normale Vibration beeinflusst die Einstellung der Mikroeinstellung nicht. Für Anwendungen, die von übermäßigen Vibrationen beeinflusst werden, ist ein optionales Zubehör für Reibungssicherungen erhältlich. Ein (nur) Reibungssperrkopf ist ebenfalls verfügbar. Verschiedene Ausgangskonfigurationen sind für spezifische Anwendungen verfügbar. Der Bestellcode und die technischen Beschreibungen zeigen diese Auswahlmöglichkeiten.

【Anwendungen】
• Flugzeuge der allgemeinen Luftfahrt
• Gashebel
• Gemischkontrolle
• Propeller / Neigungssteuerung

【 Material 】
• Edelstahl oder plattierter Kohlenstoffstahl
• Mit Kunststoff überzogenes Kohlenstoffstahlrohr

und Innermember
• Kunststoffdichtung
• Kunststoffknopf

【 Eigenschaften 】
• Glasfaserverstärkter Nylon-Steuerkopf
• Reisen: maximal 3,00 "
• Biegeradius: 3,00 "Minimum & 7,00"

Minimum
• Betriebstemperatur: -65 ° F - 165 ° F (Eingang)
230 ° F (Leistung)

【Vorgeschlagene Endanschlüsse】
• Vollständige Palette

【Standardausgabe - Mischung 565-550】

Hinweise: (Auslegungsparameter)
Hub: 3,00 "
Minimaler Biegeradius: 3.00 "
Betriebstemperatur:
von -65 ° F bis + 165 ° F bei
Eingangsende / + 230 ° F am Ausgangsende
Verfahrbewegung : 0,030 +, 0004 pro Biegung mit einer Kraft von ± 5,0 lb
Normale Last: ± 20 lb
Glasgefüllter Nylon-Steuerkopf.

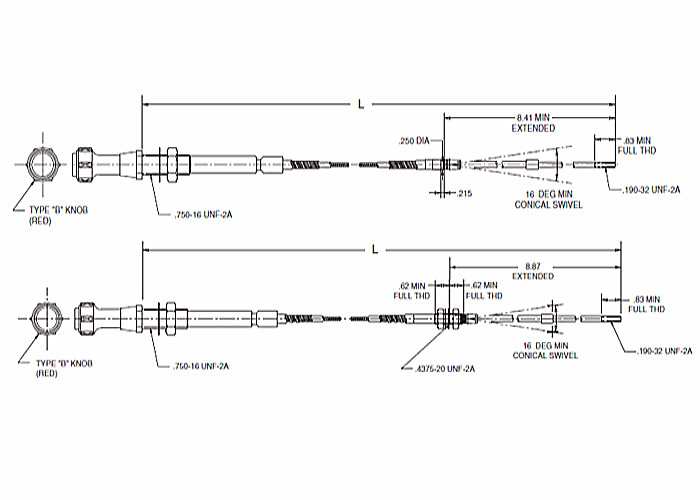

【Micro Adjust Steuerköpfe】

Alle Abmessungen der Strichzeichnungen werden in Zoll angegeben
