Korrosionsbeständiger mechanischer Steuerkopf aus Kohlenstoffstahl mit Drehverschluss Industrieller Push-Pull-Steuerkopf
【 Produktbeschreibung 】

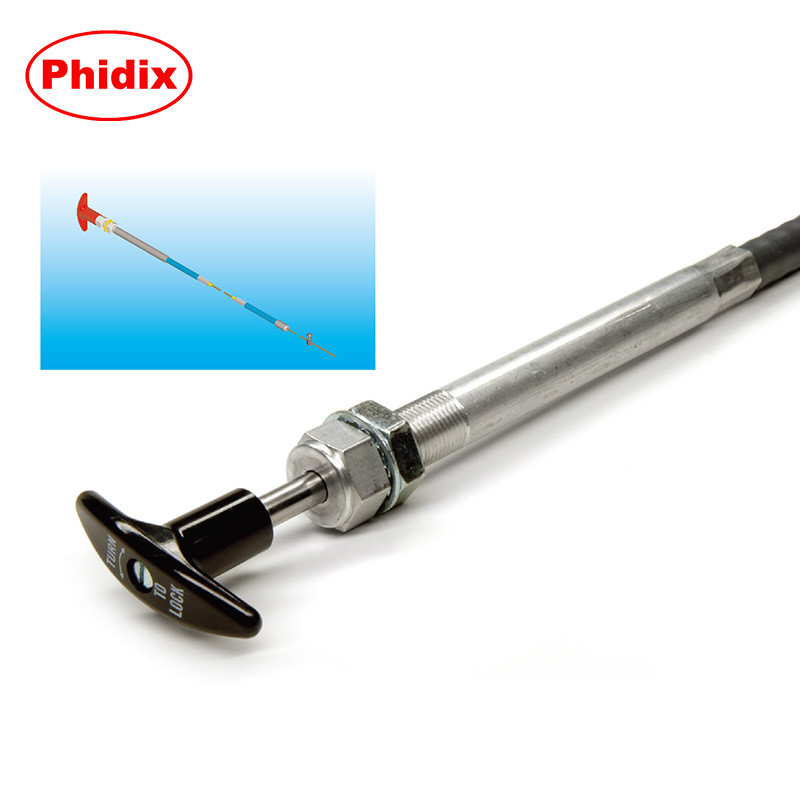

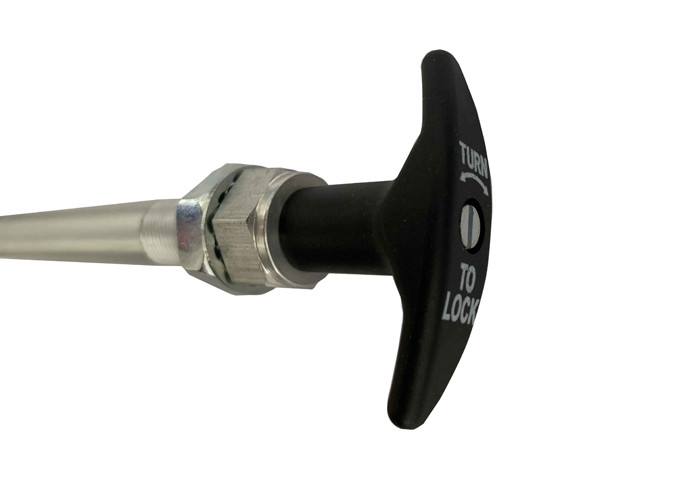

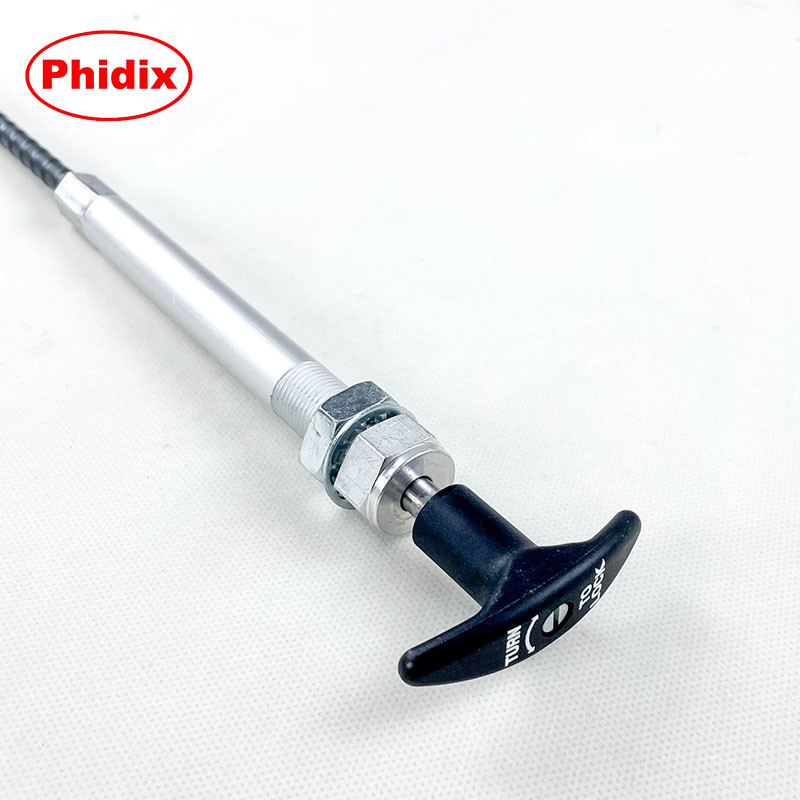

Die Twist Lock-Steuerköpfe sind mit plattierten Kohlenstoffstahl-Steuerköpfen ausgestattet, die einen zuverlässigen Schutz vor Korrosion bieten. Dieses Werkzeug besteht aus einem einzigen beweglichen Teil, das durch eine einfache, aber robuste Konstruktion gekennzeichnet ist. Das Gerät verfügt über einen T-Griff, der die gesamte Länge der Steuerung durchfährt und bei maximaler Entfernung einrastet. Dieser T-Griff kann Lasten mit einem Gewicht von 100 lb oder 44 g in nur einer 1/8-Drehung in beide Richtungen tragen.
Darüber hinaus gibt es diese Twist-Lock-Steuerköpfe in verschiedenen Ausführungen, um Anwendungsanforderungen zu erfüllen.

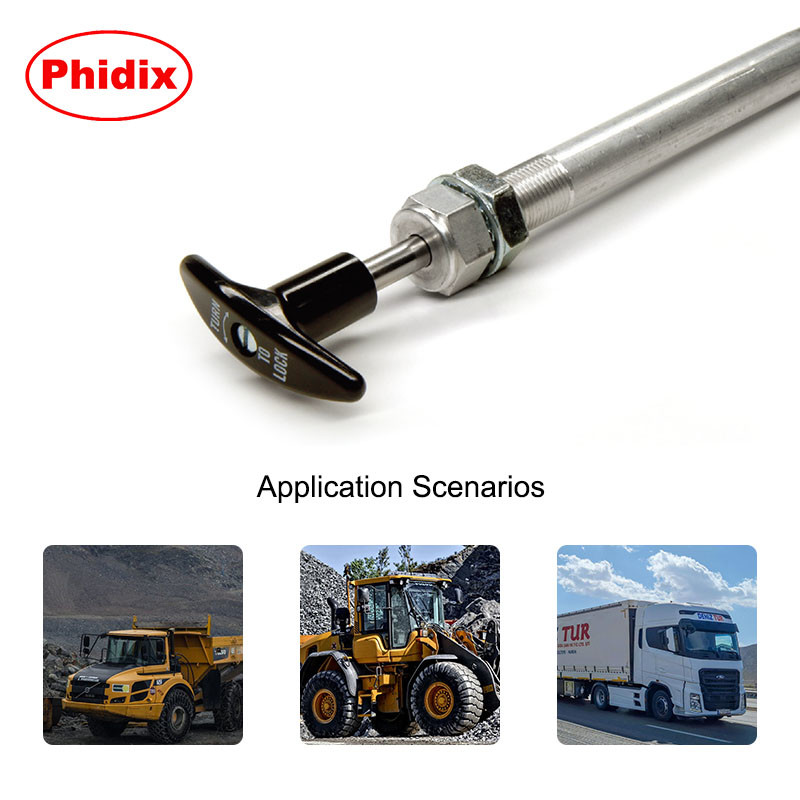

【Anwendungen】
Steuerköpfe | 【 Eigenschaften 】
Werk für weitere Informationen |
【 Drehverschluss 】

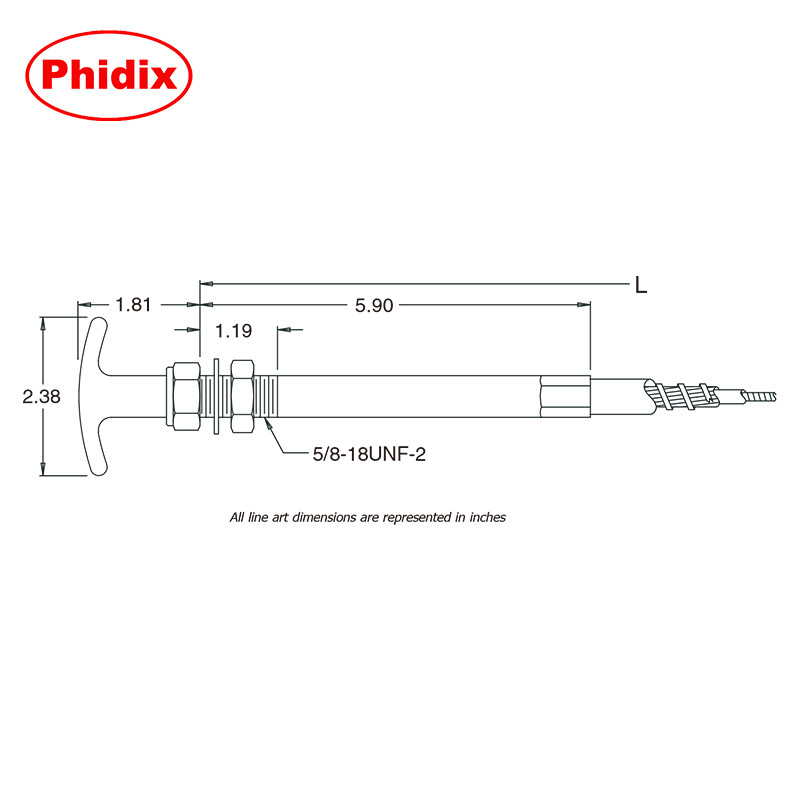

Alle Abmessungen der Strichzeichnungen werden in Zoll angegeben

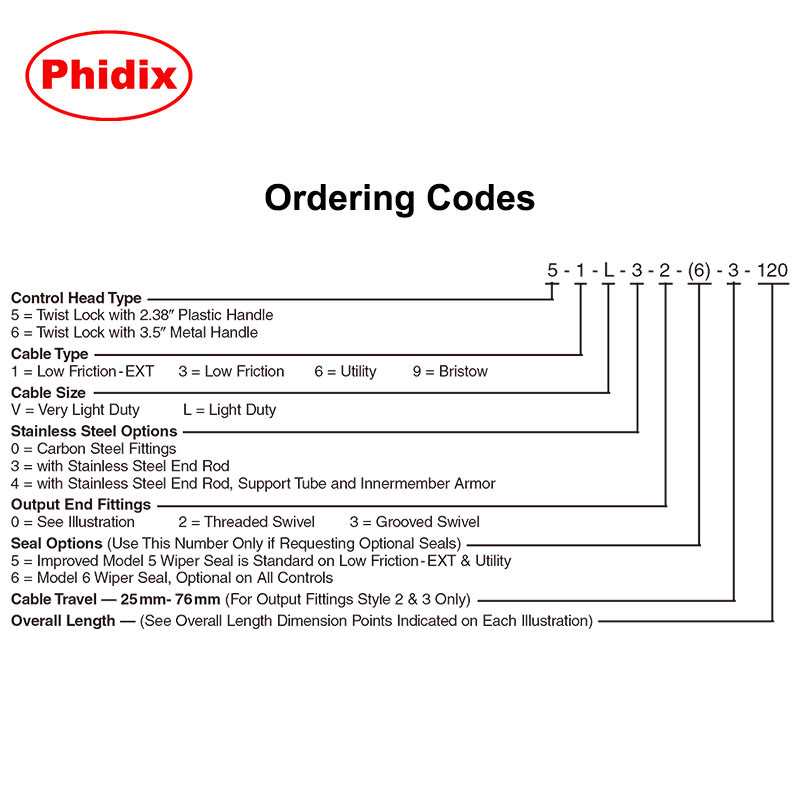

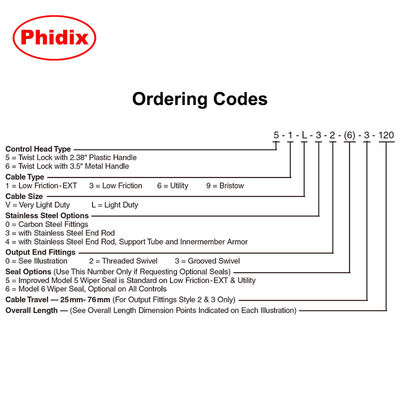

【Bestellcodes】
Steuerkopftyp —— 5
5 = Twist Lock mit 2,38 Kunststoffgriff
6 = Twist Lock mit 3,5 Metallgriff
Kabeltyp - 1
1 = Reibungsarm-EXT 3 = Reibungsarm 6 = Nutzen 9 = Bristow
Kabelgröße —— L
V = sehr leichte Last L = leichte Last
Edelstahloptionen - 3
0 = Armaturen aus Kohlenstoffstahl
3 = mit Edelstahlendstange
4 = mit Edelstahl-Endstange, Stützrohr und Innenpanzer-Rüstung
Ausgangsanschlüsse - 2
0 = Siehe Abbildung 2 = Drehwirbel mit Gewinde 3 = Drehwirbel mit Nut
Siegeloptionen —— (6)
(Verwenden Sie diese Nummer nur, wenn Sie optionale Dichtungen anfordern.)
5 = Verbesserte Abstreiferdichtung für Modell 5 ist Standard für Low-Friction-EXT & Utility
6 = Abstreiferdichtung Modell 6, optional bei allen Bedienelementen
Kabelweg - 25 mm - 76 mm - 3
(Nur für Ausgangsfittings Typ 2 und 3)
Gesamtlänge - 120
(Siehe auf jeder Abbildung angegebene Gesamtlängenbemaßungspunkte.)
