Phidix-T-Flex-Steuerungskabel: Widerstandsfähig und flexibel konstruiert
Für industrielle Systeme, die eine zuverlässige lineare Betätigung unter nur Spannungsbelastungen erfordern, bietet das Phidix Pull-Only T-Flex Kabel eine leistungsoptimierte Lösung, die eine hohe Zugfestigkeit,niedrige Ablenkung, und eine langlebige mehrschichtige Leitungsstruktur.
Diese Serie ist speziell für Umgebungen konzipiert, in denen der Platz begrenzt ist, die Belastungen sich wiederholen und die Betriebszeit nicht verhandelbar ist.
Vertraut in Kupplungssysteme, Gasbetrieb, Bremsverriegelungen und Motor-Stopp-Mechanismen, ist T-Flex so konzipiert, dass es dort funktioniert, wo herkömmliche Kabel nicht mithalten können.
Was T-Flex anders macht
| Merkmal |
Standardkabel, das nur mit Zugwerkzeugen verbaut wird |
Phidix T-Flex-Serie |
| Konstruktion der Leitungen |
mit einem Durchmesser von nicht mehr als 10 mm |
mit einem Durchmesser von mehr als 50 cm3 |
| Schutzhülle |
Nur PVC |
PP, PVC oder bloße Optionen verfügbar |
| Innerer Liner |
Kein oder Standardkunststoff |
Optionale PP-Füllung mit hoher Dichte für geringe Reibung |
| Anwendungsfähigkeit |
Allgemeine Bremse oder Verriegelung |
Bewegungssteuerung mit hohem Zyklus mit komplexer Routing-Vorgabe |
| Anpassung |
Grundausstattung |
mit einem Durchmesser von mehr als 50 cm3 |
Innere Struktur und Integrität der Bewegungssteuerung

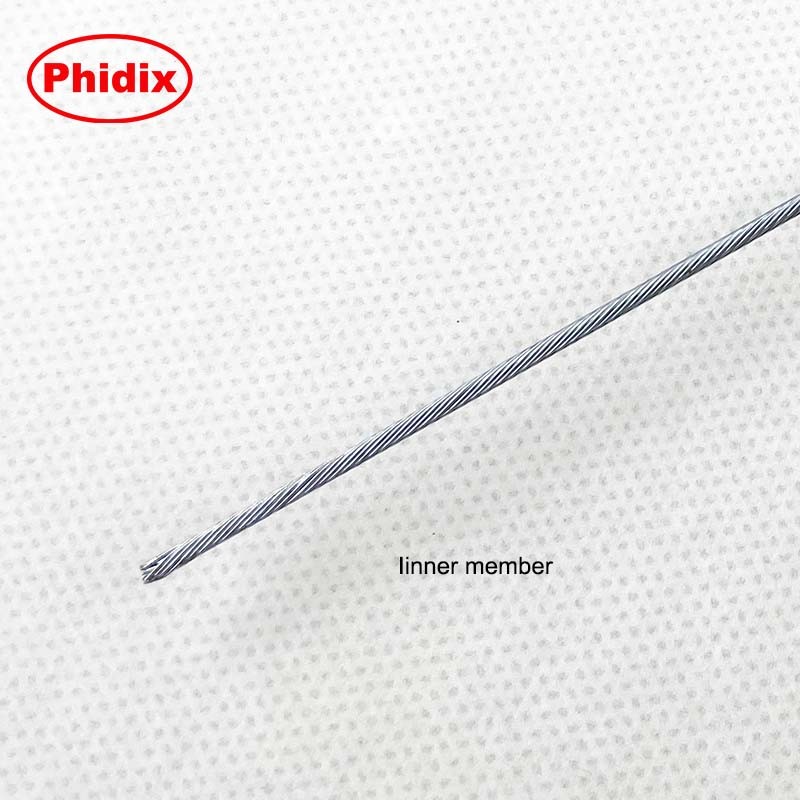

•Inneres Mitglied: Hochfeste verzinktes oder geballtes Stahlkabel mit mehreren Strängen, erhältlich in Durchmessern von 0,078 bis 0,188 Zoll.
•Bau von Leitungen: Mehrere Stahldrahtkonfigurationen mit optionalem Hochdichte-Innenverkleidung.
•Außenhülle: Wahl der PVC- oder Polypropylenjacke;oder keine Außenhülle für den in das Fahrwerk integrierten Schutz.
•Bewegungsmerkmale:Niedrige Abbiegung, ausgezeichnete Biegeleistung, geringer Reibungszug.
Dieses Kabel ist nicht nur für die Komprimierung/Zugung ausgelegt.

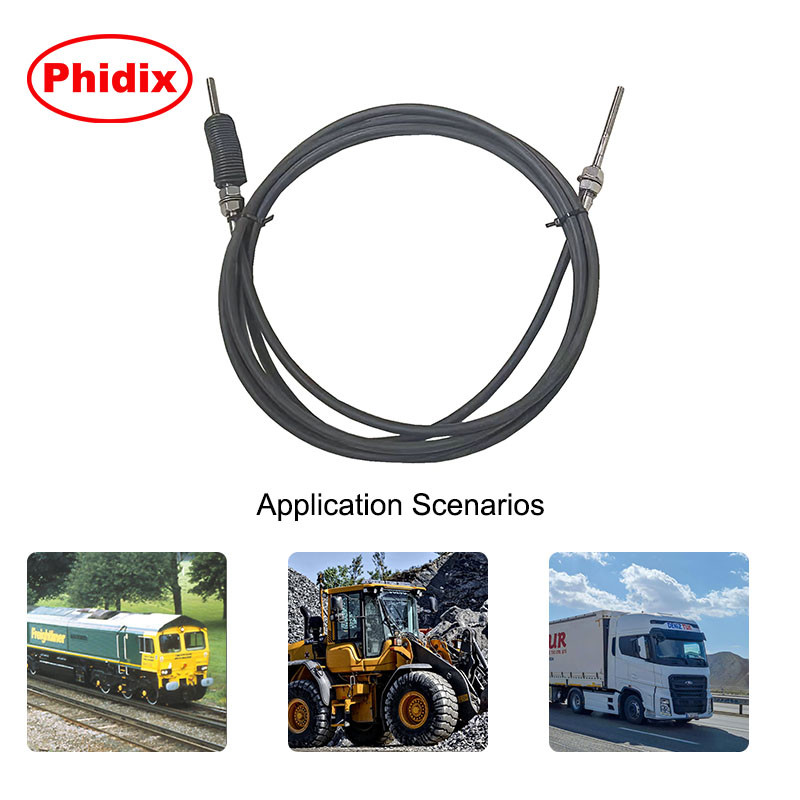

Typische Anwendungen
•Kabel für die Kupplung¢ Entbindungssysteme für schwere Lkw oder Schiffe
•Schalterleitungen für den Motor️ Handbrennstoff- oder Zündschließung
•SchnellspannungsleitungenMechanische Regelung von Generatoren und mobiler Hydraulik
•Verriegelungs- und Trennmechanismen- Notfallstopper oder -verschlusssysteme
•Routing von IndustrieanlagenLineare Kabelsysteme mit komplexer Routing-Geometrie
Erstellen von Optionen und Komponentenflexibilität
Innerer Kern
• Stahlstrang: 1x7, 1x19 oder gepanzerter Kern
• Beschichtet oder nackt, je nach Umweltbedarf
Auskleidung
• PP mit hoher Dichte zur Verringerung des Zugwiderstands
Außenjacke
• Schwarzes PVC (Standard)
• Polypropylen (PP) für eine höhere Temperaturbeständigkeit
• Keine Abdeckung für die Kanal-in-Kanal-Route

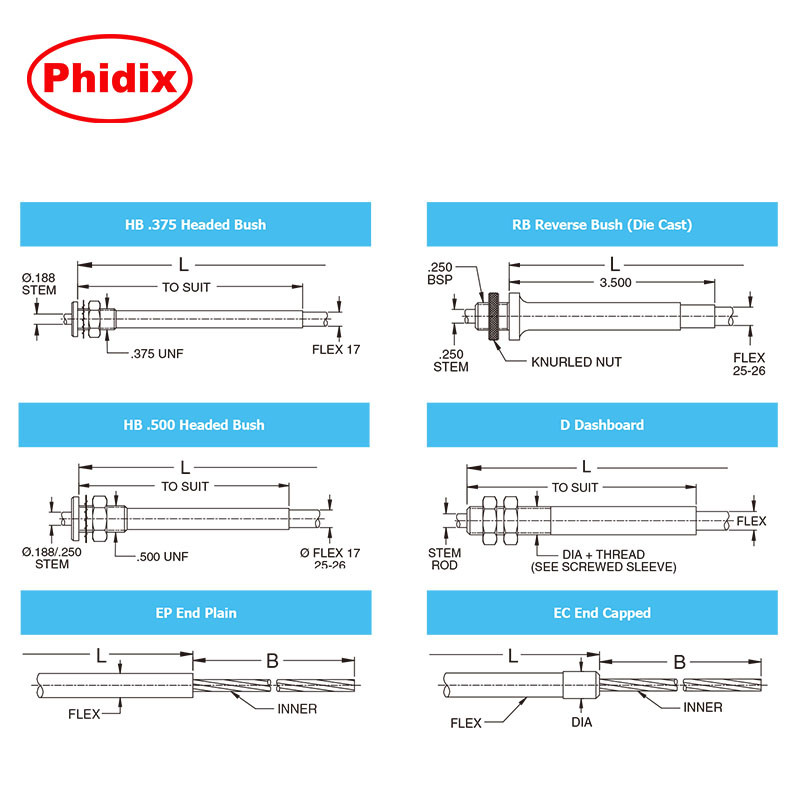

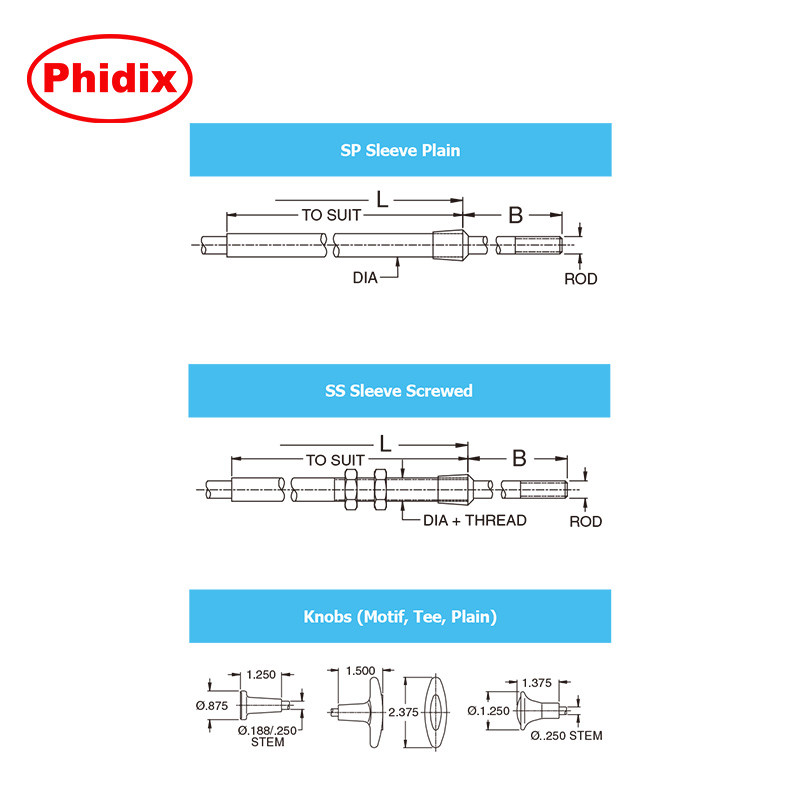

Endbefestigungen
• Clevis-Stabende (UNF oder metrisch)
• Drehterminals
• Knopfbetreiber
• Gelenkte Hülsen oder Kugelstopfen
• Steckflächen für das Dashboard
Komplete kundenspezifische Baugruppen, die Ihrem Panel-Layout, Steuergriff oder Aktivierungshebel entsprechen.
Schnappschuss der technischen Daten
| Parameter |
Wertbereich |
| Maximale Belastung |
Bis zu 2200 lb (je nach Kern und Einbaugruppe) |
| Reisebereich |
1.5"·6" (Zollreisen auf Anfrage) |
| Min. Biegeradius |
5 " typisch |
| Temperaturverträglichkeit |
-40°C bis +105°C (je nach Jacke) |
| Kerndurchmesseroptionen |
0- Das ist nicht wahr. |
Häufig gestellte Fragen
F: Kann das T-Flex-Kabel in Push-Pull-Systemen verwendet werden?
A: Nein, diese Serie ist von Grund auf streng nur zu ziehen.
F: Was ist, wenn ich höhere Temperaturbeständigkeit oder chemische Toleranz brauche?
A: Verwenden Sie die PP-Jacket-Version oder kontaktieren Sie uns für die jacketlose Konfiguration.
F: Kann ich eine Version mit Steuerknopfanschluss bekommen?
A: Ja.Auf Wunsch sind Gewinde- oder Knopfschnittstellen erhältlich.
F: Wie kann ich die Länge und die Endverbindungen angeben?
A: Siehe unsere Größenliste A (Gesamtlänge) und L (Reiselänge).Unser Team kann helfen.
